按 Arb 键并使用菜单翻页键
打开第 2/2 页菜单,然后按 创建波形 软键打开任意波创建菜单。

1. 循环周期
按下该菜单软键后,可通过数字键盘或旋钮设置新波形的周期。周期可设置范围为 20 ns 至 1 Ms。在波形中,最后一个可定义点的时间值必须小于周期。
2. 电平上限
按下该菜单软键后,可通过数字键盘或旋钮设置新波形的电平上限。电平上限的最大值为+5 V(50 Ω),最小值为大于当前“电平下限”的最小值。
3. 电平下限
按下该菜单软键后,可通过数字键盘或旋钮设置新波形的电平下限。电平下限的最小值为-5 V(50 Ω),最大值为小于当前“电平上限”的最大值。
4. 初始化点数
当创建新波形时,波形编辑器最初会自动建立一个具有两个点的波形。默认情况下,点 1 固定在 0 s,点 2 时间值略小于指定周期,并且两个点的电平值都等于“电平下限”。
按下该菜单软键后,可通过数字键盘或旋钮设置新波形的初始化点数,最多可创建 524288(512 kpts)点的任意波。如有需要,您可以参考下文说明“插入”或“删除”点。
5. 插值
按下该菜单软键启用或禁用在波形的定义点之间的插值方式。
l 插值关闭:禁用插值时,波形编辑器将在两点之间保持恒定的电压电平并建立一个阶梯状的波形。
l 线性插值:波形编辑器会用一条直线将两个定义的点连接起来。
l Sinc:波形编辑器会用一条平滑的曲线将两个定义的点连接起来。在设置编辑点的电压时,请尽量不要让编辑点的电压等于任意波的“电平上限”或者“电平下限”,否则可能会导致插值点超出电平范围而产生非理想曲线。
6. 点编辑
通过为每个波形点指定时间和电压值来定义波形。
按下该菜单软键进入“点编辑”界面。
l 点数:设置所需编辑点的 ID。默认编辑点 ID 为 1,用户可以通过数字键盘或旋钮修改该参数。
l 时间:设置当前点在一个周期中的时间位置。该设置受前一个编辑点和后一个编辑点时间位置的限制。注意,点 1 的时间固定在 0 s。
l 电压:设置当前点的电压值,单位为 mV 或 V。可设置的电压值范围受初始化时的“电平上限”和“电平下限”的限制。
l 插入:在当前编辑点和下一编辑点的中点位置插入一个新的波形点。
l 删除:从波形中删除当前点,并将剩余点使用当前插值方式连接起来。注意,不能删除第一个波形点以及最后一个波形点。
7. 块编辑
通过编辑起始点和终止点的时间值和电压值,并通过线性插值自动设置中间各点来定义波形。
按 插值 软键选择“线性插值”后,再按下该菜单软键进入“块编辑”界面。
l X1:设置块起始点的 ID(即块起始点的时间位置)。注意,起始点 X1 应小于初始化点数,并且小于或等于 X2。
l Y1:设置块起始点的电压值,单位为 mV 或 V。
l X2:设置块终止点的 ID(即块终止点的时间位置)。注意,终止点 X2 应小于或等于初始化点数,并且大于或等于 X1。
l Y2:设置块终止点的电压值,单位为 mV 或 V。
l 执行:按照当前的设置编辑起始点和终止点之间的各个点。
l 删除:从波形中删除 X1 与 X2 之间的可编辑点,并用插值方式连接起始和终止点。注意,不能删除第一个波形点以及最后一个波形点。
8. 保存

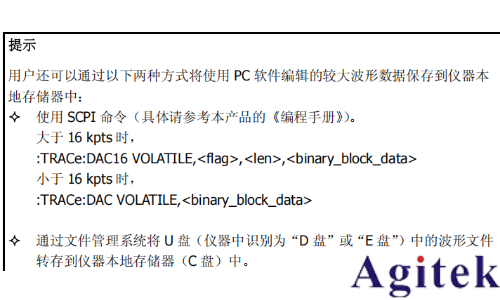

当前创建的波形存储在易失性存储空间中,如果该空间已存在波形数据,则将其覆盖。按下该菜单软键进入文件保存界面(参考“存储和调用”)。用户可将已创建的波形存储到仪器内部存储器(C 盘)或者外部存储器(D 盘或 E 盘)中。
