设置模拟通道

使用前面板按钮和旋钮来设置仪器，可通过模拟通道采集信号。

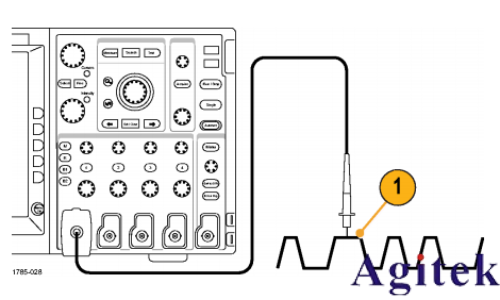

1. 将 P6139A 或 VPI 探头连接到输入信号源。

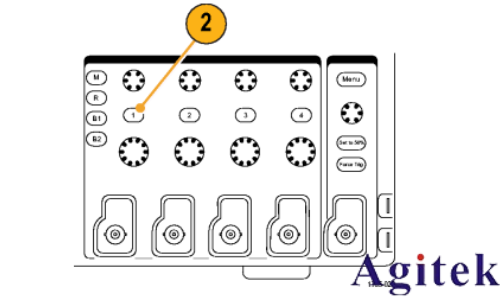

2. 按前面板上的按钮，选择输入通 道。

说明： 如果您使用的探头不提供探头 编码，请在示波器垂直菜单中为该通道设置衰减（探头因子），使其与探头匹配。

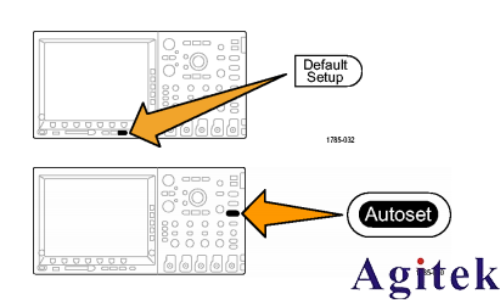

3. 按 Default Setup。

4. 按“自动设置”。

5. 按下所需的通道按钮。然后调整垂直位置和标度。

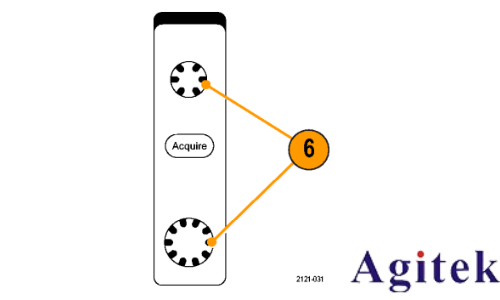

6. 调整水平位置和标度。

水平位置确定预触发取样和触发后取样的数量。

水平标度确定采集窗口相对于波形的大小。可以调整窗口的比例，以包含波形边沿、一个周期、几个周期或数千周期。

快速提示

使用缩放功能可在显示屏的上半部分查看信号的多个周期，在下半部分查看单个周期。

标记通道和总线

可为显示屏上出现的通道和总线添加标签，以方便识别。标签放置在屏幕左侧的波形基线指示器上。

标签最多 32 个字符。

要标记通道，请按待标记模拟通道的通道输入按钮。

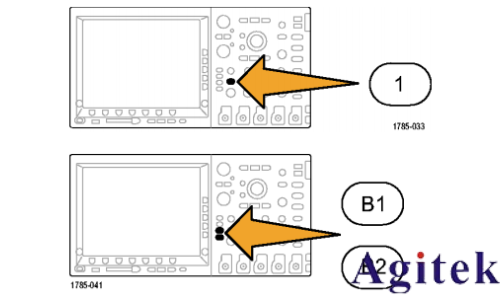

1. 按前面板按钮选择输入通道或总线。

2. 按下屏幕按钮即可创建标签，例如通道 1 或 B1。

3. 按“选择预设标签”查看标签列表。

4. 旋转通用旋钮 b 滚动列表查找适合的标签。插入标签后，如果需要还可以更改。

5. 按“插入预设标签”即添加标签。

如果使用 USB 键盘，请使用箭头键定位插入点，然后编辑已插入的标签或键入新的标签。

6. 如果没有连接 USB 键盘，请按侧面和下屏幕箭头键来重新定位插入点。

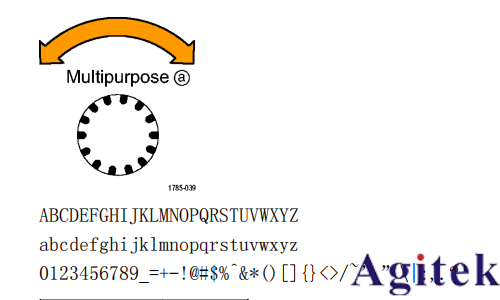

7. 旋转通用旋钮 a 滚动字母、数字和其他字符列表，查找要输入名称中的字符。

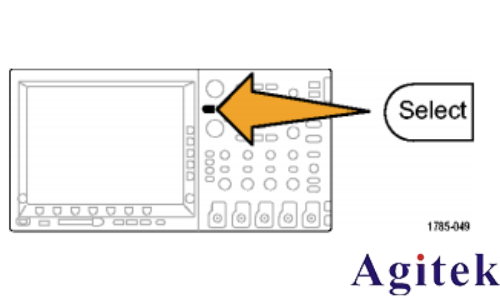

8. 按“选择”或“输入字符”，通知示波器已选定要使用的正确字符。

可根据需要使用下屏幕按钮来编辑标签。

9. 继续滚动，直到输入了所有需要的字 符后再按“选择”。

对于其他标签，请按侧面和下屏幕箭头键来重新定位插入点。

10.按“显示标签”并选择“开启”即可看到标签。
