存储深度是指示波器在一次触发采集中所能存储的波形点数。它反映了采集存储器的存储能力。本系列示波器标配最大 25 Mpts 存储深度。

存储深度、采样率与水平时基档位三者的关系满足下式:
MDepth ≥ SRate * TSCale * HDivs
• MDepth:存储深度,单位为 pts
• SRate:采样率,单位为 Sa/s
• TSCale:水平时基档位,单位为 s/div
• HDivs:屏幕水平方向的格数,单位为 div
因此,在相同的水平时基档位下,高存储深度可以保证高采样率。

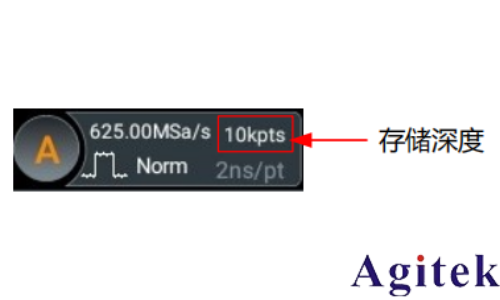

在 水平 系统菜单中,点击 存储深度 项的下拉框,选择存储深度,存储深度默认为“10 kpts”。设置的存储深度会显示在屏幕上方的采样标签中。

• 只开启任意一个通道的情况下,可选的存储深度包括:自动、1 kpts、10 kpts、100kpts、1 Mpts、5 Mpts、10 Mpts、25 Mpts。
• 开启任意两个通道情况下,可选的存储深度包括:自动、1 kpts、10 kpts、100 kpts、
1 Mpts、5 Mpts、10 Mpts。
• 开启任意三个或四个通道情况下(仅适用于四通道型号),可选的存储深度包括:自动、1 kpts、10 kpts、100 kpts、1 Mpts、5 Mpts。
提示
• “自动”模式下,示波器根据当前的采样率自动选择存储深度。
• 当获取方式 设置为“平均”时,单通道模式下支持设置的最大存储深度为 10 Mpts;双通道模式通道模式下,支持设置的最大存储深度为 1 Mpts。
