本示波器只支持实时采样方式。该采样方式下，示波器在一次触发中采样并产生波形显示。本系列模拟通道最高实时采样率为 1.25 GSa/s，在屏幕上方的采样标签中可以看到当前采样率。

默认情况下，屏幕上方左侧的运行状态标签为绿色代表实时采样，屏幕右上的 STOP/RUN 按钮为绿色。点击 STOP/RUN 按钮或按前面板右侧STOP/RUN 键，可停止采样。此时屏幕上方左侧的状态标签变为红色的 STOP，STOP/RUN 按钮变成红色，前面板右侧的STOP/RUN 键红色背光灯点亮。此时示波器将保持最后的画面，您仍然可以使用垂直控制和水平控制来平移和缩放波形。

采样是指示波器按照一定的时间间隔将模拟信号转换为数字信号，并且顺序存储的过程。采样率为该时间间隔的倒数。

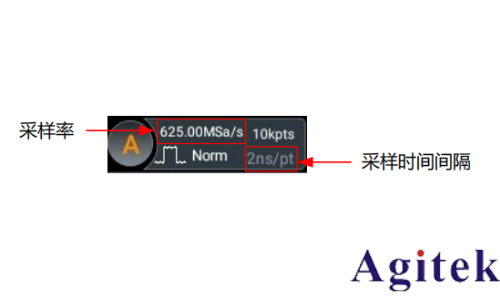

在 水平 系统菜单中，“采样率”项为当前的采样率值。采样率同时显示在屏幕上方状态栏中，如下图所示。

模拟通道的采样率与仪器型号及当前操作的通道模式相关。对于双通道型号（DHO802 和DHO812），单通道模式实时采样率最高为 1.25 GSa/s，全通道模式实时采样率最高为625MSa/s；对于四通道型号（DHO814 和 DHO804），单通道模式实时采样率最高为 1.25GSa/s，双通道模式实时采样率最高为 625 MSa/s，全通道模式实时采样率最高为 312.5MSa/s。

• 单通道模式：只开启一个通道，为单通道模式。

• 双通道模式：对于四通道型号，任意开启两个通道为双通道模式。

• 全通道模式：对于双通道型号，两个通道全部开启，为全通道模式；对于四通道型号，

任意开启 3 个通道或 4 个通道全部开启，为全通道模式。

采样率过低对波形产生如下影响：

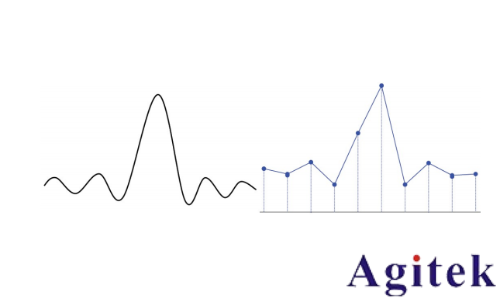

• 波形失真：由于采样率低造成某些波形细节缺失，使示波器采样显示的波形与实际信号存在较大差异。

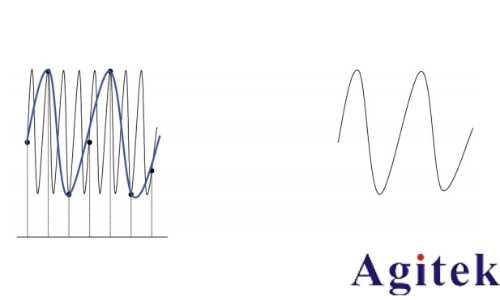

• 波形混叠：由于采样率低于实际信号频率的 2 倍（Nyquist Frequency，奈奎斯特频率），对采样数据进行重建时的波形频率小于实际信号的频率。

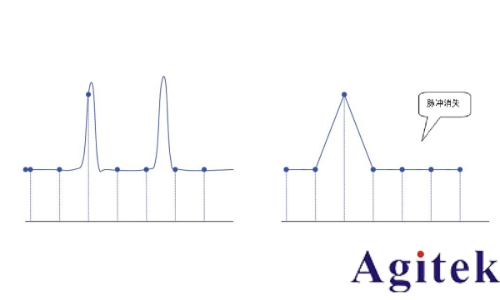

• 波形漏失：由于采样率过低，对采样数据进行重建时的波形没有反映全部实际信号
