使用前面板设置漏电流应用

要从前面板设置应用：

1. 根据器件连接（第 6-2 页）中的说明，使用测试导线将电容器连接到 2450 的后面板。

2. 重置 2450。

a. 按 MENU（菜单）键。

b. 在 System（系统）下，选择 Info/Manage（信息/管理）。

c. 选择 System Reset（系统重置），然后选择 OK（确定）。

3. 显示 按 TERMINALS FRONT/REAR R）。 （端子前/后）开关，将仪器设置为使用后面板端子（开关左侧

4. 按 HOME（主页）键。

5. 按 FUNCTION（功能）键。

6. 在 Source Voltage and Measure（源电压和测量）下，选择 Current（电流）。

7. 选择 Source（源）（位于主屏幕底部）。

8. 输入 20 V 并选择 OK（确定）。

9. 按 MENU（菜单）键。

10. 在 Trigger（触发）下，选择 Templates（端子）。

11. 将 Templates（模板）设置为 DurationLoop（时长循环）。

12. 将 Duration（时长）设置为 30s。这是吸入时间。

13. 将 Delay（延迟）设置为 0.2s。

14. 按 HOME（主页）键返回主页屏幕。

15. 按 TRIGGER（触发）键。系统将提示您更改测量方法。

16. 量完成后，仪器关闭输出。 选择 Yes（是），然后选择 I

查看前面板图形中的测量值

要查看前面板图形上的漏电流测量值：

1. 按 MENU（菜单）键。

2. 在 Views（视图）下，选择 Graph（图表）。

3. 选择 Scale（标度）选项卡。

4. 在 Scale Format（标度格式）旁的 Y-Axis（Y 轴）下，选择 Log（日志）。

5. 在 Method（方法）旁的 X-Axis（X 轴）下，选择 Show All Readings（显示所有读数）。

6. 选择 Graph（图形）选项卡以查看图形。

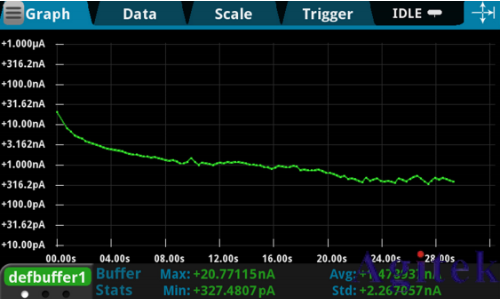

下图显示了本应用的前面板图形。

使用 SCPI 命令设置漏电流应用

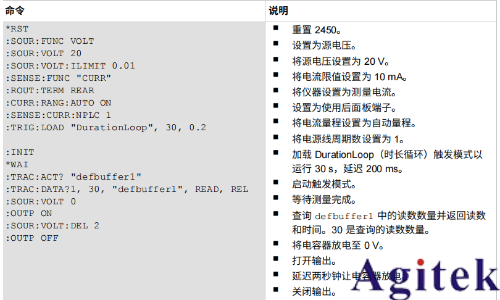

以下 SCPI 代码通过提供 20 V 电压源并测量产生的漏电流来执行电容器漏电测量。DurationLoop（时

长循环）触发模式模板施加电压 放电到 0 V，并且输出关闭。 30 秒，并以 200 ms 的时间间隔进行测量。在时长时间过后，电容器为本应用示例发送以下命令：

使用 TSP 命令设置漏电流应用

可从 Keithley Instruments Test ｓｃｒｉｐｔ Builder (TSB) 运行以下 TSP 代码。可从 tek.com.cn/keithley 获得TSB 的信息，请参阅 软件工具。您可以安装并使用 TSB 在线帮助以及《 TSB 2450 为支持 型号参考手册》 TSP 的仪器编写代码和开发脚本。有关如何使用中的“TSP 操作简介”一节。

要使用其他编程环境，您可能需要对示例 TSP 代码进行一些更改。

默认情况下，2450 使用 SCPI 命令集。在向仪器发送 TSP 命令前，必须选择 TSP 命令集。

要启用 TSP 命令：

1. 按 MENU（菜单）键。

2. 在 System（系统）下，选择 Settings（设置）。

3. 将命令集设置为 TSP。

4. 在系统提示重新启动时，选择 Yes（是）。

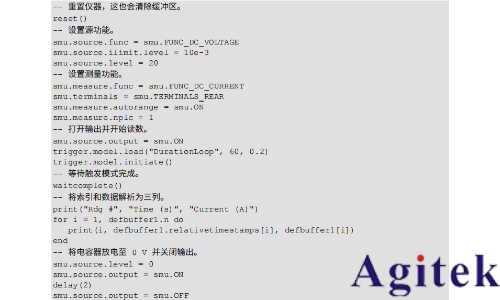

以下 TSP 代码通过提供 20 V 电压源并测量产生的漏电流来执行电容器漏电测量。DurationLoop（时长循环）触发模式模板施加电压 放电到 0 V，并且输出关闭。 60 秒，并以 200 ms 的时间间隔进行测量。在时长时间过后，电容器代码执行后，测量结果将显示在 Test ｓｃｒｉｐｔ Builder 的仪器控制台中。从仪器控制台中，您可以将数据复制到电子表格中绘制图形.
