OE8101是一款高精度源测量单元（SMU）仪器，即源表，其适用于各种应用场合，如：现代半导体器件，纳米器件，电池材料，有机半导体，精密传感器等。OE8101拥有低噪声，高精度和高准确性，助力用户创新。 同时，OE8101集成了易于操作的触摸屏，交互直观，使用简便，入门迅速。且兼容行业通用的SCPI通信协议，编程简单，方便用户实现自动化测试分析。

电流技术指标

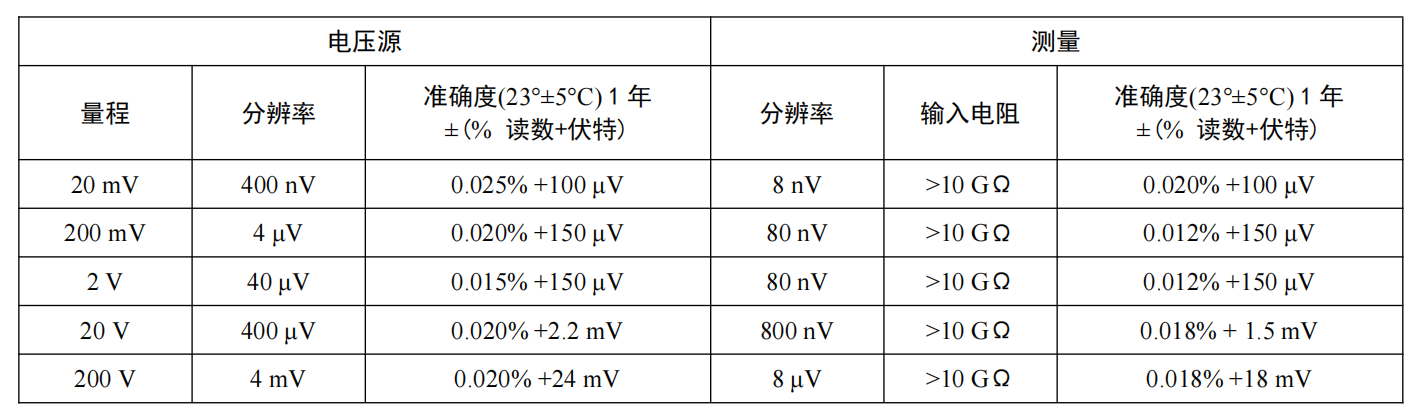

电压技术指标

四象限输出

四象限电压和电流源/负载模式：

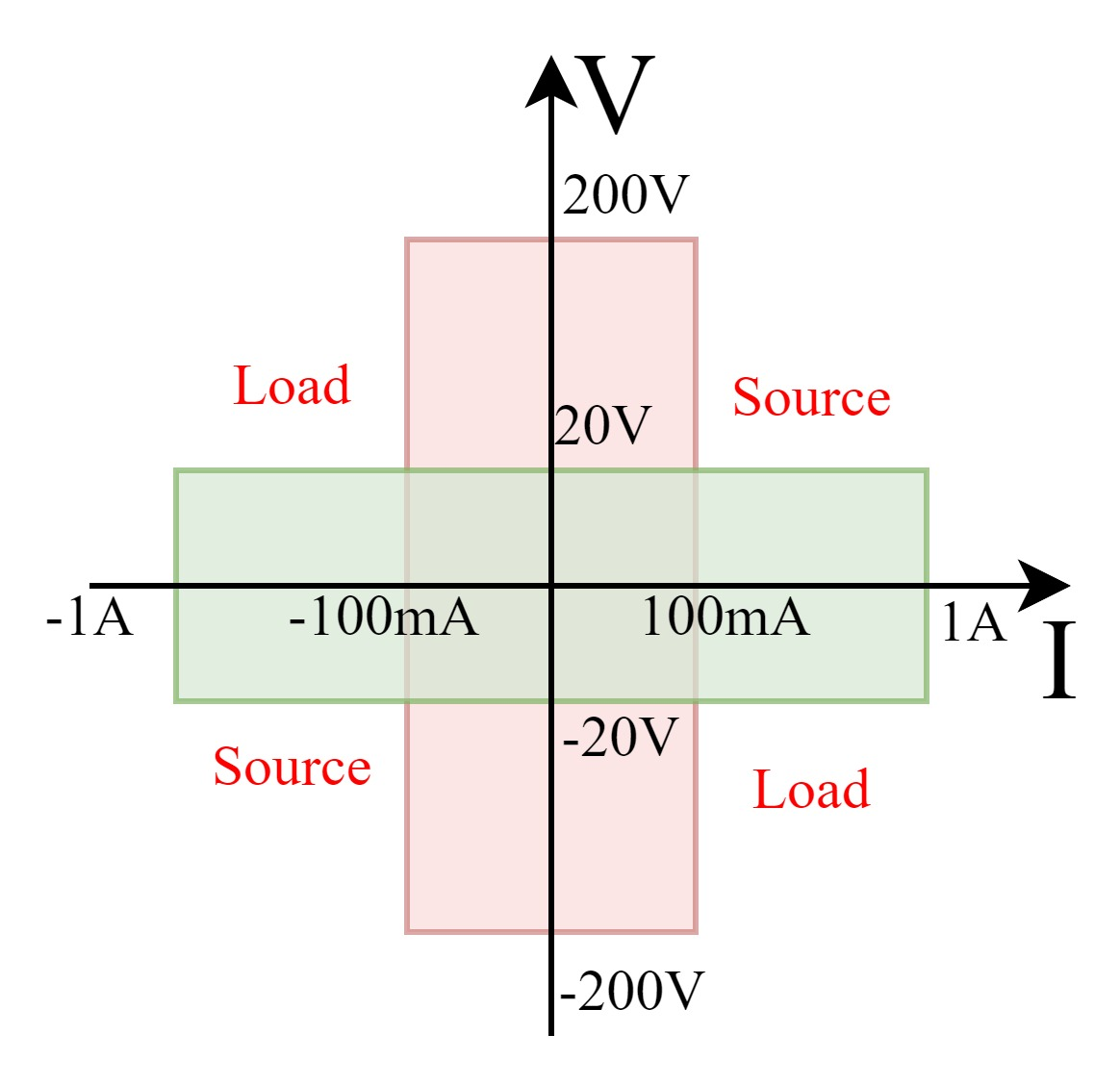

四象限功率包络

适应多场景、多工作模式

得益于精密源表OE8101四象限功率输出的特性，除了作为精密电源以及电表外，还可作为精密的电子负载。在锂电池性能测试、超级电容器充放电测试等领域，该特质尤为重要，既简化系统接线，又降低不同设备之间的干扰，同时可降低充电、放电时测量的相对误差，提高系统测试精度。

另外，OE8101源表还可开启容性负载模式，使系统支持高达50 μF的容性负载。进一步拓宽其适用场景。

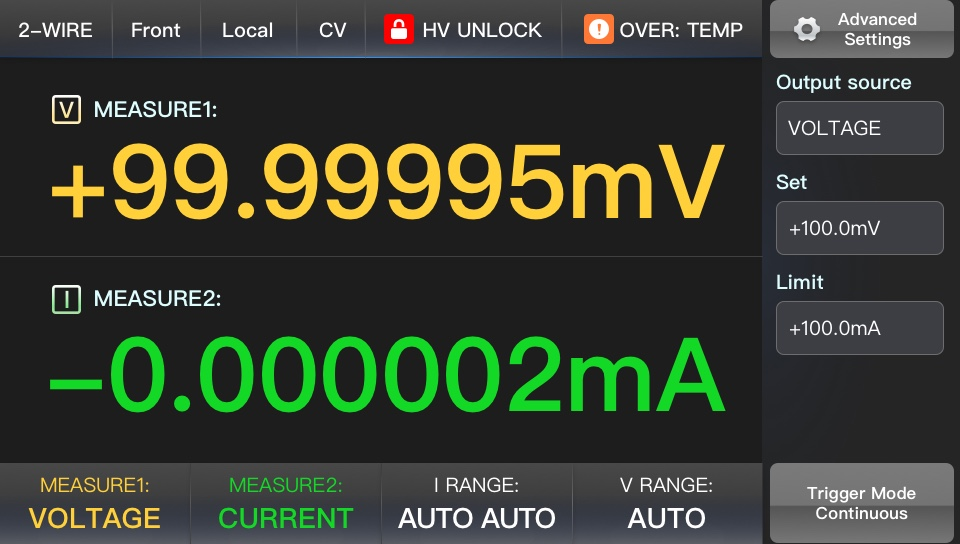

高分辨率电容式触摸屏

5英寸高分辨率电容式触摸屏。集成电压电流扫描，曲线显示，数据分析，触发控制等多种功能，显示清晰，交互直观。配合按键及旋钮，使用更加灵活。

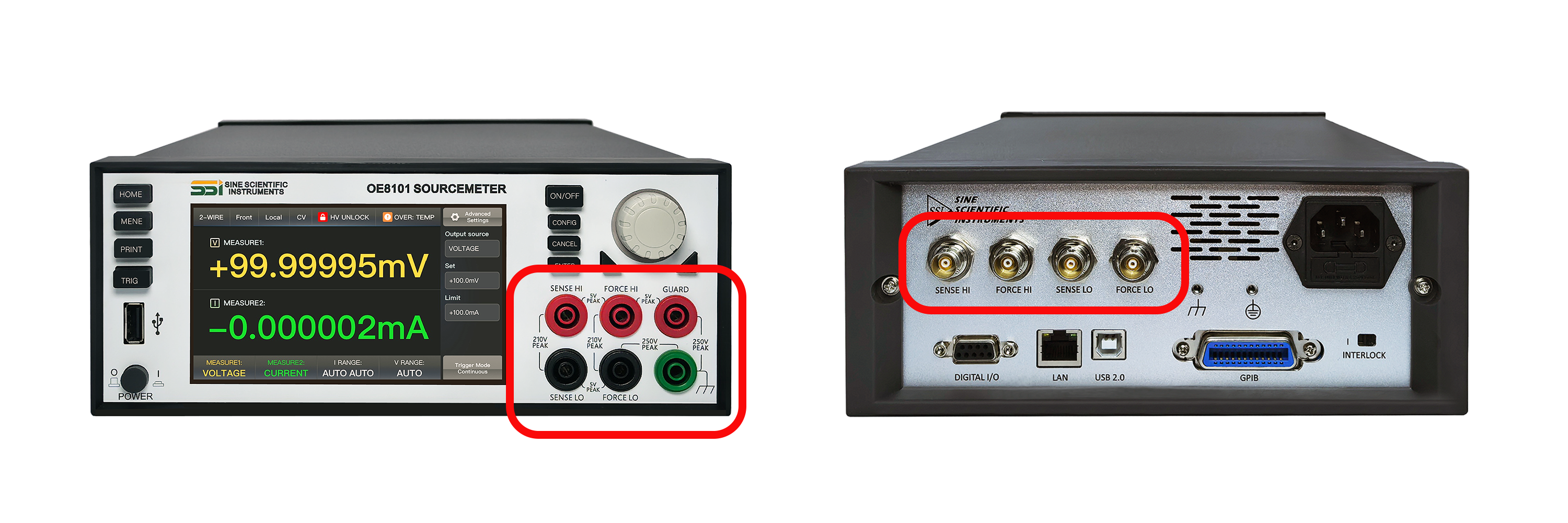

模拟输入输出接口

前面板香蕉插孔：方便接线即测试。

后面板三同轴连接器：三同轴连接器相比于普通双同轴添加了guard层，性能更优，可更有效降低噪声和漏电流，提高测试精度性能。

模拟输入输出接口

数字通信接口

OE8101源表有丰富的数字通信接口：USB 串口、 GPIB、千兆网口、USB 2.0 host、Digital IO。这些通信接口，兼容SCPI仪器通信协议，方便用户使用。

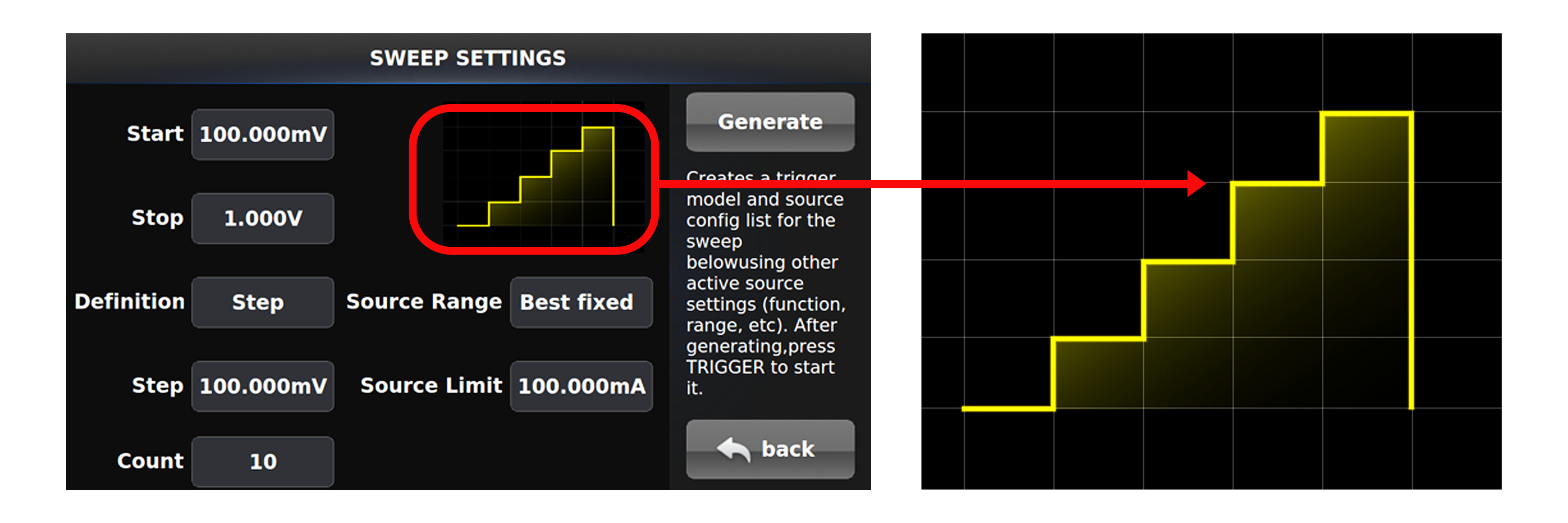

扫描设置

OE8101提供便捷的操作界面，用户根据需求设置扫描参数，包括起始值、终止值、扫描间隔、测量点数、循环次数、源输出档位和限值等。

红框内图示为扫描模型，可供用户初步预览结果。点击右侧“Generate”按钮生成扫描表，创建扫描模型。设置扫描参数后，需生成扫描表以同步设置。点击“back”按钮，可返回上一界面。
