您可通过以下方式选择输出锯齿波：

在连续波设置界面，点击“波形类型”项下拉菜单选择“锯齿波”。

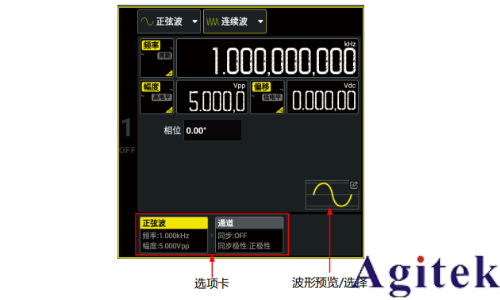

在连续波设置界面，点击“波形预览/选择”区，在打开的内建波形选择菜单中点击 Ramp。

按下前面板 Ramp按键。

进入锯齿波的设置界面后，您可通过如下操作配置通道输出不同锯齿波。

设置频率/周期

点击 频率/周期 切换键，切换到频率设置，此时切换键上“频率”高亮显示。点击对应输入框，通过弹出的虚拟数字键盘设置锯齿波频率。锯齿波频率默认为 1 kHz，分辨率 1 μHz。再次点击此键可切 换至周期的设置，周期=1/频率。

设置幅度/高电平

点击 幅度/高电平 切换键，切换到幅度设置，此时切换键上“幅度”高亮显示。点击对应输入框，通过弹出的虚拟数字键盘设置锯齿波幅度。幅度支持的单位有 Vpp、Vrms 和 dBm（高阻时不支持）。锯齿 波幅度默认为 5 Vpp，幅度范围受“阻抗”和“频率/周期”设置的限制 。

再次点击此键切换至高电平设置，高电平=偏移+幅度/2。高电平设置范围与低电平设置值有关：（高电平-低电平）不超出幅度当前可设置范围。

设置偏移/低电平

点击 偏移/低电平 切换键，切换到偏移设置，此时切换键上“偏移”高亮显示。点击对应输入 框，通过弹出的虚拟数字键盘设置锯齿波偏移。锯齿波偏移可设范围受“阻抗”和“幅度/高电平”限制，默认为 0 Vdc。

再次点击此键切换至低电平设置，低电平=偏移-幅度/2。低电平设置范围与高电平设置值有关：（高电平-低电平）不超出幅度当前可设置范围。

提示

幅度和偏移，高电平和低电平成对出现。例如当切换到偏移设置时，“幅度/高电平”将自动切换为幅度设置。

设置起始相位

点击 相位 项的输入框设置起始相位，起始相位范围为-360°~360°，默认值为 0°，分辨率为0.01°。

设置对称性

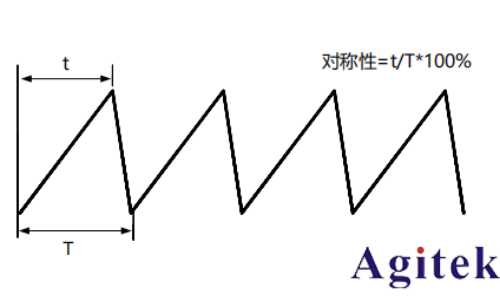

对称性定义为，锯齿波波形处于上升期间所占周期的百分比，如下图所示。该参数仅在选中锯齿波时有效。

点击 对称性 项的输入框设置对称性，对称性的可设置范围为 0%至 100%，默认值为 50%，

分辨率 0.1%。

通道设置

除上述设置，您还可以在连续波 界面点击通道选项卡切换到通道设置界面，配置与该通道输

出相关的参数。

打开通道输出

请参考“输出正弦波”一节的打开通道输出 。
