信号路径补偿

信号路径补偿 (SPC) 可修正由于温度变化和/或长期漂移引起的直流误差。每当环境温度改变超过

10 °C 时都应运行 SPC，如果使用每分度 5 mV 的垂直设置或更低时，应每周运行一次。否则，可

能导致示波器不能达到这些每分度伏特设置处所保证的性能水平。

要补偿信号路径，请执行下列操作：

1. 将示波器预热至少 20 分钟。删除 从通道输入的所有输入信号（探头的和电缆的）。输入信号的交流分量对 SPC 具有不良影响。

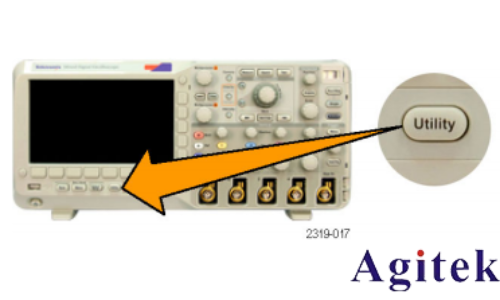

2. 按下 Utility。

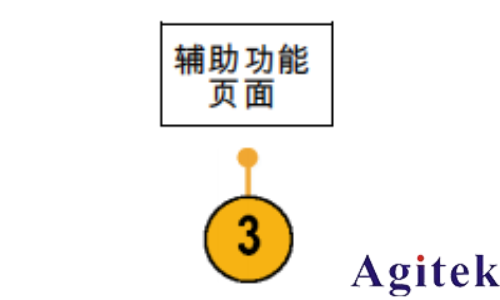

3. 按“辅助功能页面”。

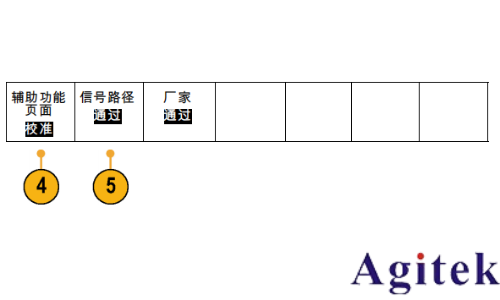

4. 旋转通用旋钮 a 选择“校准”。

5. 在下方 bezel 菜单中按“信号路 径”。

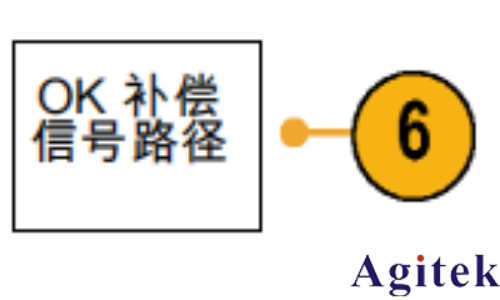

6. 在出现的侧面 bezel 菜单中按“OK 补偿信号路径”。

当校准完成时，示波器会显示一条 消息。按 Menu Off（菜单关闭）按钮清除此消息。

7. 校准后，请验证下方 bezel 菜单上

的状态指示器是否显示“通过”。

如果未显示，请重新校准示波器或 将其交给合格的维修人员修理。

维修人员使用厂家校准功能，用 外部信源校准示波器的内部电压基准。

升级固件

要升级示波器的固件，请执行以下操作：

1. 打开 Web 浏览器访问 www.tektronix.com/software 。 前 进 到software finder（ 软件查 找） 部 分。将适用的示波器最新固件下载到 PC 上。

解压文件并将 firmware.img 文件复制到 USB 闪存驱动器的根文件夹内。

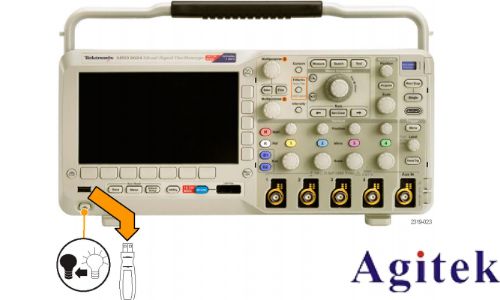

2. 关闭示波器的电源。

3. 将 USB 闪存驱动器插入示波器前面 板的 USB 端口。

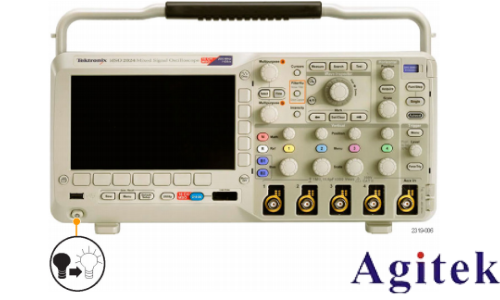

4. 打开示波器电源。示波器自动识别并 安装更换固件。

如果示波器未安装固件，请重新运行该过程。如果问题仍然存在，请尝试其他型号的 USB 闪存驱动器。最后 如果需要，请联络合格的服务人员。

5. 关闭示波器电源并移除 USB 闪存驱动器

6. 打开示波器电源。

7. 按下 Utility。

8. 按“辅助功能页面”。

9. 旋转通用旋钮 a 选择“配置”。

10.按“关于”。示波器显示固件版本号。

11.确认版本号与新固件匹配。
