信号发生器作为电子测试领域的核心设备，其射频性能指标直接影响测试的准确性和可靠性。本文将系统介绍信号发生器的关键射频技术指标，包括功率、精度、速度以及调制特性等，为工程师选择合适的测试设备提供技术参考。

一、信号发生器关键属性

1. 仪器形态

信号发生器主要分为台式和模块化两种形态：

台式设备：传统标准仪器形态，配备前面板显示器和操作控件，便于快速设置和故障诊断。覆盖射频到微波频段，支持模拟到矢量信号生成，功能全面。

PXIe模块化：紧凑型设计，支持多通道同步测试。第三代PCIe接口提供高达24GB/s系统带宽，特别适用于FPGA流处理、数字预失真等高性能应用。典型应用包括5G毫米波测试和相控阵雷达验证。

2. 功能分类

模拟信号发生器：基础型设备，提供连续波(CW)正弦信号，支持AM/FM/PM/脉冲调制，最高频率已达70GHz。

矢量信号发生器：新一代设备，内置IQ调制器，支持QPSK、1024QAM等复杂调制格式，广泛应用于数字通信系统测试。

捷变信号发生器：专为高速测试设计，具备快速频率/幅度/相位切换能力，适用于大批量无线器件生产测试。

二、核心射频技术指标

1. 频率特性

频率指标是信号发生器的基础参数：

范围：典型覆盖DC-70GHz，高端设备通过倍频扩展至110GHz

分辨率：可达0.001Hz级别

精度：受参考振荡器老化率影响，典型值为±0.152ppm/年

切换速度：从纳秒级(矢量信号)到毫秒级(模拟信号)不等

技术演进：现代设备采用DDS(直接数字合成)技术，结合锁相环(PLL)设计，在保持高频率精度的同时实现快速切换。例如Keysight M9484C VXG在54GHz频段仍能保持<90μs的频率切换时间。

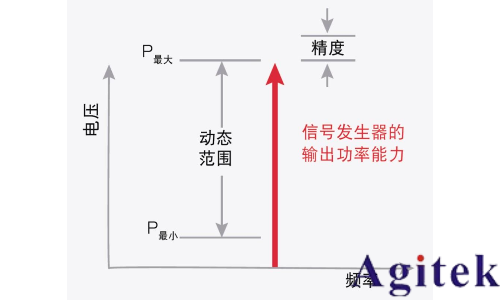

2. 功率特性

功率指标直接影响测试动态范围：

范围：通常覆盖-135dBm至+20dBm

分辨率：可达0.01dB步进

切换速度：5ms至650μs可调

控制方式：步进衰减器(粗调)+ALC(精调)组合控制

特殊设计：

高功率应用：通过功率放大器选件可将输出提升至+30dBm

低功率测试：内置超低相位噪声本振，支持-140dBm灵敏度测试

动态范围：采用16位DAC实现80dB无杂散动态范围(SFDR)

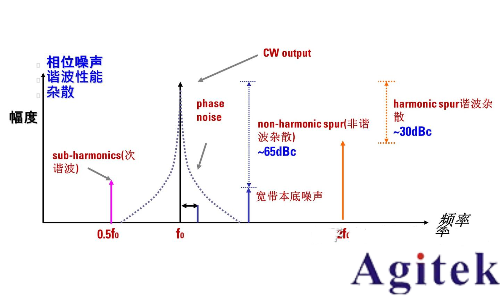

3. 频谱纯度

频谱纯度是衡量信号质量的核心指标：

相位噪声：

定义：1Hz带宽内单边带功率与载波功率比值(dBc/Hz)

典型值：10GHz载波，10kHz偏移处<-130dBc/Hz

影响：在雷达系统中，相位噪声过高会掩盖微弱回波信号；在数字调制中会导致误码率上升

杂散抑制：

谐波：基波整数倍频率处的杂散，典型抑制比>60dBc

次谐波：低于基波的杂散，主要来自倍频器非线性

宽带噪声：热噪声基底，影响接收机灵敏度测试

测试方法：

相位噪声测量采用频谱分析仪或相位噪声测试仪

杂散测试需配置带通滤波器进行频段选择性测量

三、调制特性

1. 模拟调制

AM/FM/PM：

调制深度：AM可达100%，FM频偏最高200kHz

线性度：AM线性误差<1%，FM频偏误差<0.5%

2. 数字调制

调制格式：

QPSK/16QAM/64QAM/256QAM/1024QAM

OFDM子载波数量可配置，最高支持4096子载波

EVM(误差矢量幅度)：

典型值<0.5%(1GHz带宽)

测试条件：包括I/Q不平衡、相位噪声、幅度噪声等综合影响

3. 脉冲调制

参数范围：

脉冲宽度：100ns-25s

重复频率：1μHz-10MHz

上升/下降时间：<8ns(10%-90%)

特殊功能：

脉冲串生成

延迟触发

占空比可调

四、测试速度优化

1. 切换速度指标

频率切换：典型值<600μs(列表模式)

幅度切换：典型值<100μs

波形切换：<2ms(复杂调制信号)

2. 加速技术

列表扫描：预存测试序列，减少命令传输时间

高速触发：支持外部硬件触发，响应时间<50ns

并行测试：通过多通道PXIe模块实现同步测试

生产测试应用：

5G基站测试：单台设备支持8通道并行测试，吞吐量提升5倍

物联网设备验证：每秒完成200个器件的快速测试

五、典型应用场景

1. 5G通信测试

毫米波测试：支持24-110GHz频段，满足FR2频段测试需求

Massive MIMO：支持1024天线端口测试，相位一致性<0.5°

O-RAN测试：生成符合ORAN标准的CPRI/eCPRI信号

2. 航空航天测试

卫星通信：生成Ka/Ku频段高阶调制信号，EVM<0.3%

导航测试：支持GPS/北斗/GLONASS多系统信号模拟

雷达测试：生成线性调频(LFM)信号，带宽可达2GHz

3. 半导体测试

ADC/DAC测试：支持16位分辨率，采样率>10GSa/s

SerDes测试：生成NRZ/PAM4信号，眼图张开度>40%

存储器测试：支持DDR5/LPDDR5信号模拟，速率达6.4Gbps

六、技术发展趋势

更高频率：向THz频段扩展，支持6G研究

更宽带宽：单载波带宽突破10GHz，满足800G/1.6T光通信测试

更高集成度：将基带发生器、上变频器、功率放大器集成单模块

AI辅助测试：通过机器学习优化信号生成参数，提升测试效率

结语

现代信号发生器已发展为高度智能化的测试平台，其射频性能指标直接决定了测试系统的上限。工程师在选型时需综合考虑频率范围、功率动态、频谱纯度、调制能力及测试速度等关键参数，同时关注设备的可扩展性和软件生态。随着5G/6G、量子通信、太赫兹技术等新兴领域的发展，信号发生器将继续向更高频率、更大带宽、更智能化的方向演进，为电子测试领域带来新的技术突破。
