AI领域正在经历一场颠覆性的变革！DeepSeek，一款近期火爆全球的开源AI大模型，正与GPT-4、Sora等模型一起，掀起一场前所未有的算力竞赛。随着AI训练规模的指数级增长，计算资源的短缺已经成为无法忽视的问题——算力不足，功耗爆表，传统芯片难以支撑未来AI需求！

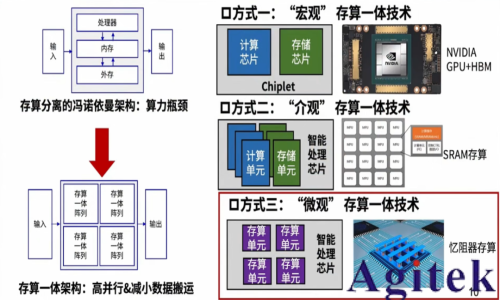

当前主流的冯·诺依曼架构已无法跟上AI发展的步伐，存储与计算分离导致数据搬移成为巨大瓶颈。这不仅拖慢了计算速度，还消耗了大量能量。如何突破这一困境？存算一体技术成为破局关键！

清华大学此前发布的全球首颗忆阻器存算一体芯片，这一创新技术让AI计算直接在存储单元内完成，大幅降低数据搬移的功耗和时间开销，真正实现计算与存储合二为一！

忆阻器：从理论设想到AI计算革命的中坚力量

忆阻器（Memristor），这个概念最早可以追溯到 1971 年，当时加州大学伯克利分校的蔡少棠教授在理论上提出了它的存在。然而，这个“电子世界的遗珠”一度被遗忘，直到 2008 年 HP 实验室的科学家们首次成功制备出忆阻器，人们才意识到，它可能会成为改变计算格局的关键。

忆阻器的魅力在于，它不仅是一个存储单元，同时还能进行计算！想象一下，如果你的硬盘不仅能存储数据，还能直接进行深度学习计算，那么 AI 训练的速度将大幅提升。忆阻器的这一特性，使其成为存算一体架构的核心组件。

忆阻器的核心特性

●  非易失性存储：即使断电，数据仍然得以保留。

●  高并行计算能力：大规模忆阻器阵列可以同时存储和处理数据。

●  超低功耗：相比传统存储器，忆阻器计算能耗更低，特别适合AI计算。

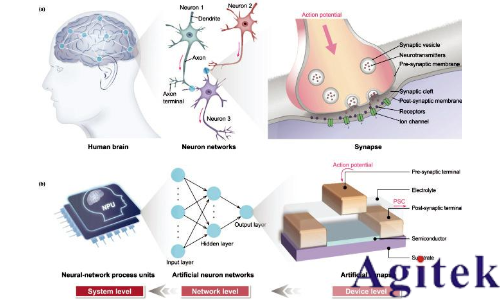

在AI计算领域，忆阻器的优势尤为显著。它能够模拟神经网络中的突触行为，使得类脑计算（Neuromorphic Computing）成为可能。 这意味着，未来的AI计算不再依赖庞大的GPU阵列，而是能够用更加高效、低功耗的方式进行智能学习。

忆阻器的核心特性

可靠性与一致性问题

忆阻器的开关特性和数据存储能力可能受到制造工艺的影响，导致器件的性能不稳定。在AI计算过程中，即使是微小的误差，也可能导致推理精度下降，这对忆阻器的可靠性提出了更高的要求。

存储密度与集成度

当前AI计算任务需要极高的存储密度。如何让忆阻器适应高密度存储需求，并与先进CMOS工艺兼容？业界正在探索HBM（高带宽存储）堆叠技术，将多个忆阻器阵列垂直集成，提高存算一体芯片的计算能力。

低功耗与高计算吞吐量

相比传统存储架构，忆阻器存算一体的计算方式降低了数据搬移的功耗。然而，如何提升计算吞吐量，使其真正适用于AI训练任务，是当前研究的重点之一。

忆阻器的测试测量挑战：精确测量是产业化的关键！

如果忆阻器要真正进入AI计算的核心，精准测试是绕不开的环节。忆阻器测试涉及多个方面：

1.器件级测试

器件级测试主要关注单个忆阻器的基础性能，包括：

●  直流（DC）扫描测试：测量忆阻器的 I-V 特性，确保其开关状态的稳定性。

●  脉冲（AC）测试：研究忆阻器在 AI 计算中的突触可塑性，模拟人脑神经元的工作方式。

●  耐久性测试：研究忆阻器在反复读写后的性能衰减情况。

2.阵列级测试

当忆阻器应用于存算一体芯片时，需要进行阵列级测试，以验证其在大规模协同计算中的表现。测试内容包括：

●  存算一体芯片的计算精度测试，确保大规模忆阻器阵列在AI任务中的计算误差可控。

●  端到端AI推理性能测试，直接运行神经网络算法，并对计算结果进行评估。

●  数据保持特性，评估忆阻器在长时间存储时的稳定性。

3.现实环境模拟测试

为了确保忆阻器可以应用于实际场景，需要进行多种环境因素的模拟测试：

●  温度可靠性测试，研究忆阻器在不同温度范围（如 -40℃ 至 125℃）下的稳定性。

●  湿度影响测试，确保忆阻器在高湿度环境下不会发生数据丢失。

●  辐射耐受性测试，评估忆阻器在航天、医疗等特殊环境中的适用性。

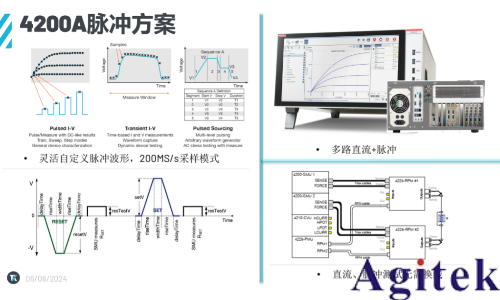

4.4200A-SCS半导体参数分析仪

●  高精度源测单元（SMU）：支持 DC、低频 AC 测试，确保忆阻器的电学性能。

●  纳秒级脉冲测量（PMU）：精准测试忆阻器在 AI 计算中的动态表现。

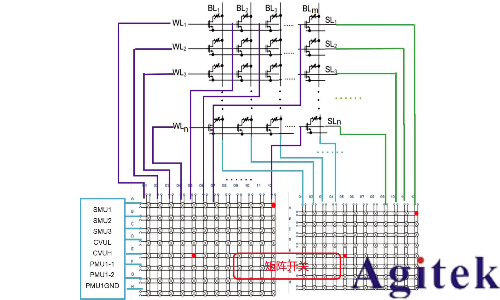

5.矩阵开关测试方案

●  Keithley 3706系列矩阵开关，适用于大规模忆阻器阵列测试，低漏电特性确保精准测量。

6.自动化测试与数据分析

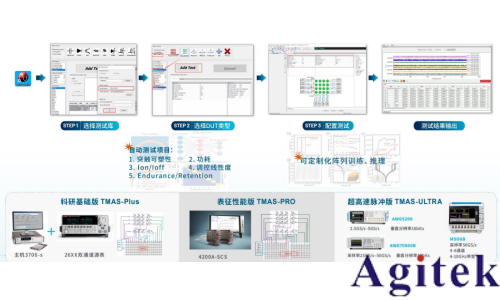

●  Tektronix TMAS平台，支持Python可编程测试，提供自动化数据采集和分析。

未来展望：忆阻器是否能引领AI计算新时代？

忆阻器存算一体架构正在快速发展，预计在未来5-10年内将进入商业化应用。随着AI大模型计算需求的持续增长，忆阻器将在高密度存储、低功耗计算方面发挥越来越重要的作用。

Tektronix将继续推动忆阻器测试技术的发展，为存算一体计算架构的未来提供最前沿的测量方案！
