这是一篇关于如何使用Keithley 4200A-SCS参数分析仪通过USB控制AFG31000任意函数发生器的应用说明文档。文章详细介绍了连接方法、配置步骤以及如何通过Clarius软件控制AFG31000生成不同波形。以下是对这些核心内容的简要概述：

1. AFG31000系列任意函数发生器简介:

   AFG31000系列任意函数发生器具有高输出频率和内置波形生成功能。

   可通过USB远程控制，支持SCPI命令，使用NI VISA发送命令。

2. 连接AFG31000到4200A-SCS:

   使用USB A到USB B电缆连接，USB B端连接AFG31000后板，USBA端连接4200A-SCS的USB A端口。

   4200A-SCS后板和前板各提供四个USB A端口。

3. 在Keithley配置工具中添加AFG31000:

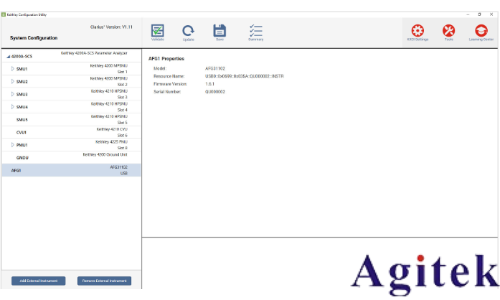

   连接后，通过Keithley配置工具(KCon)添加AFG31000。

   点击Update按钮自动检测并添加AFG31000，最多支持四个AFG31000设备。

4. 使用AFG31000用户库:

   Clarius V1.11版本添加了AFG31000用户库，支持配置不同波形。

   用户库包含四个用户模块，用于配置和输出任意波形到AFG31000的各个通道。

5. 配置和输出波形:

   通过afg31000_ config _2ch和afg31000_ config _1ch模块配置双通道或单通道波形。

   可配置的波形类型包括正弦波、方波、斜坡波、脉冲波等。

   可设置参数包括频率、幅度、偏移、周期数等。

6. 加载任意波形文件:

   文件可从AFG31000内部存储或连接的USB驱动器中加载。

7. 内置库测试和项目:

   Clarius内置了四个AFG31000测试和一个项目，用于自动化波形生成。

   可通过关键词搜索找到这些测试和项目。

8. 测试运行和结果:

   成功运行测试后，Clarius界面会返回0值。

   返回其他值表示测试失败。

9. 示例测试配置和输出:

   示例展示了afg31000-config-2ch测试的配置和输出过程。

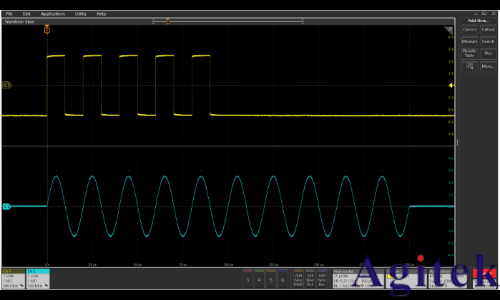

   配置的波形通过SCPI命令发送到AFG31000，并在示波器上捕获输出波形。

这篇文章为使用Keithley 4200A-SCS参数分析仪通过USB控制AFG31000任意函数发生器提供了详细的配置和操作指南，并通过示例测试展示了如何自动化生成和输出波形。
