2022年，RIGOL发布了高分辨率数字示波器DHO4000/1000系列，为小信号测试提供了更经济的解决方案；2023年推出了超便携高分辨率示波器DHO800/900系列，进一步普及了高分辨率示波器。2024年8月8日，为帮助工程师应对更多测试挑战，RIGOL推出DHO高分辨率示波器家族新成员——DHO5000系列。

嵌入式工程师在测试中或许会遇到过这样一个情况，我需要同时测试的信号大于四个，但是我的示波器只有四个模拟通道。如在电源排序测试中，许多嵌入式系统都会使用4根甚至更多的排线，例如FPGA、DSP或是MCU，并且电源排序之间可能还有特定的时序要求。通常情况下，特定的电源都需要以单顺序的方式进行启动，而涌入电流可能还会对于负载点稳压器提出比较高的瞬态要求。于是电源的启动形状和定时顺序变得一样重要。要同时测试这两个内容，要面对的可能就是七、八根电源线的测试，如果这个时候手边只有四个通道的示波器该怎么办呢？

通常情况下有两种解决方案，一种就是分模块测试，多次采集，逐个模块去检查定时。而另外一个方式就是通过级联示波器的方式实现示波器通道数的拓展。而这两种方式都需要使用其中一条测量信号作为触发信号，而且耗时时间长，设置复杂，难以完美地统一。

因此RIGOL推出了一款高集成度、高性能、高品质、高性价比的8通道示波器DHO5000.

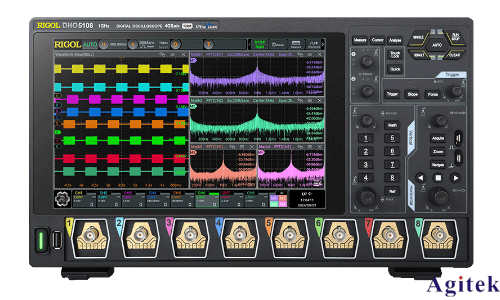

DHO5000系列高分辨率数字示波器单机8个模拟输入通道，能够有效应对多通道测试需求。而且设计足够紧凑，虽然具有8个模拟通道，但是它跟4通道示波器的大小没有太大差异。1GHz模拟带宽，4GSa/s实时采样，500 Mpts存储深度、12 bit分辨率，足够应对多数嵌入式系统测试，并支持复杂波形的精确测试，如电源分析，嵌入式总线的解码等等。作为RIGOL DHO示波器产品家族的全新产品，它依然具有12bit的垂直分辨率，相比8bit的数字示波器，提高了16倍的量化精度。即使是复杂的信号，波形细节也能被精确地观测到。500Mpts的存储深度在一次采集可以捕获更多的时间，保留波形的细节，这与12bit的垂直分辨率相辅相成，能让工程师获得更加精准的测试体验。
DHO5000系列高分辨率数字示波器单机8个模拟输入通道，能够有效应对多通道测试需求。而且设计足够紧凑，虽然具有8个模拟通道，但是它跟4通道示波器的大小没有太大差异。1GHz模拟带宽，4GSa/s实时采样，500 Mpts存储深度、12 bit分辨率，足够应对多数嵌入式系统测试，并支持复杂波形的精确测试，如电源分析，嵌入式总线的解码等等。作为RIGOL DHO示波器产品家族的全新产品，它依然具有12bit的垂直分辨率，相比8bit的数字示波器，提高了16倍的量化精度。即使是复杂的信号，波形细节也能被精确地观测到。500Mpts的存储深度在一次采集可以捕获更多的时间，保留波形的细节，这与12bit的垂直分辨率相辅相成，能让工程师获得更加精准的测试体验。

超便捷

同时，DHO5000系列高分辨率数字示波器设计紧凑、体积小巧，重量仅约5.3kg，能够节约工作台空间，一拎即走。除此之外，DHO5000系列支持电池包供电，能够应对外场或部分车载测试场景，让测试不再被局限。同时，DHO5000还新增了内置的蓝牙和WIFI通信模块，支持无线网络的访问以及蓝牙外设的使用，摆脱复杂的线缆，让工作台更加的整洁。

多应用

DHO5000系列高分辨率数字示波器将支持电源排序测试、电源轨测试、功率半导体测试等多个领域的测试测量需求。通过单机8通道，我们可以一次性应对更多电源轨道的测试，不再需要分模块或者是级联的复杂操作，让工程师的测试可以更加的轻松。类似的，多路电源轨的测试也可以通过DHO5000系列来解决。

当然，在嵌入式系统中，除了电源还会有其他模块的测试。而探头作为示波器必备的测试附件，如何选择也非常重要。比如时钟晶振的电路。部分驱动能力较低的时钟晶振电路对于探头的要求就很高。我们都知道，探头接入电路时必然会产生一定的负载效应。而低驱动能力的时钟晶振电路对于负载效应十分敏感。如果探头的电容较大，可能会改变晶振的起振条件，甚至还有可能让晶振无法起振，继而影响到时钟电路的正常工作。传统的无源探头电容比较大，而差分探头的方案成本又比较高，为了解决这个问题，RIGOL还推出了全新的PVA8150S高阻抗有源单端探头及PIA1000系列光隔离探头，帮助工程师应对嵌入式设计及功率半导体测试等领域的挑战。PVA8150S的模拟带宽达到1.5GHz，能够适用于高速时钟信号的测试。并且它具有小于1pf的输入电容，以及1MΩ的输入电阻，可以减小接入电路之后的负载效应。与无源探头相比，在高带宽下PVA8150S仍能保持1MΩ的阻抗，能够有效弥补高频测试条件下无源探头的劣势。

当下炙手可热的功率半导体测试也是多通道示波器的重要应用领域之一。功率器件通产需要多路的电压和电流信号同时测试。由于功率器件测试的电压比较大，需要使用高压差分探头进行测试。但是高压探头的测试引线通常都会比较长，而GaN等器件的开关速度又很快，会产生高频的谐波能量。此时由于存在天线效应和比较大的寄生电容，会导致信号产生剧烈的震荡，进而测试信号就会失真。这种震荡如果超过了器件的承受极限，就会损坏器件。而如果测试信号失真导致保护电路不工作，还可能会出现炸管现象。另外共模抑制比（CMRR）也是一个非常重要的指标。由于CMRR不足，我们使用高压差分探头测试出来的波形会出现非常严重的震荡。这种震荡会导致我们根本无法看到高速器件开关信号的准确信息。

为了解决这个问题，RIGOL推出了全新的PIA1000系列光隔离探头。PIA1000系列光隔离探头采样的是MCX和MMCX的连接器。这样的的连接器有效减短了引线的长度，能够大大降低天线效应，减少电磁干扰带来的测试误差，也在一定程度上能够降低炸管的概率。同时PIA1000系列还采用两米长的光纤进行供电，保证测试的安全性。PIA1000系列最高的CMRR可达到180dB，即使在最高频率下依然能够保持高于100dB的共模抑制比，能够有效地抑制共模噪声，真实地反映开关波形的信息，提升测试结果的准确性。不仅于此，光隔离探头还可以运用在其他需要隔离的测试中，如逆变器等等。
