数字万用表作为电子工程师和电气技术人员不可或缺的工具，广泛应用于各种电气参数的测量。本文将详细介绍如何使用数字万用表进行电阻测量、电导测量以及导通测试，并提供操作过程中的注意事项和技巧，以确保测量的准确性和设备的安全性。

电阻测量

基本设置

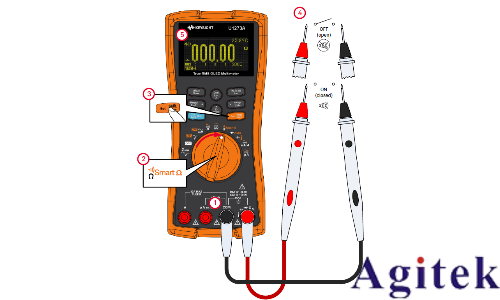

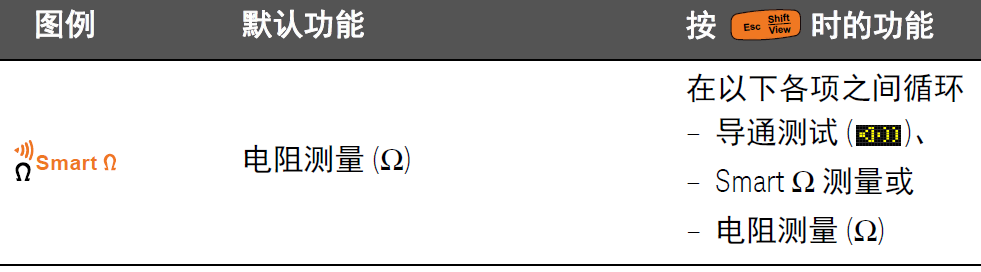

进行电阻测量时，首先需按照图所示设置万用表，将旋转开关置于电阻测量档位（参考表2-8）。电阻是电流通过导体时所遇到的阻碍作用，其测量单位为欧姆（Ω）。

测量步骤

断电与放电：在测量电阻之前，务必断开电路电源，并对所有高压电容器进行放电，以避免损坏万用表或被测设备。

连接测试引线：将测试引线正确连接到万用表的电阻测量端口。

探测测试点：将测试引线分别接触被测电阻的两端。

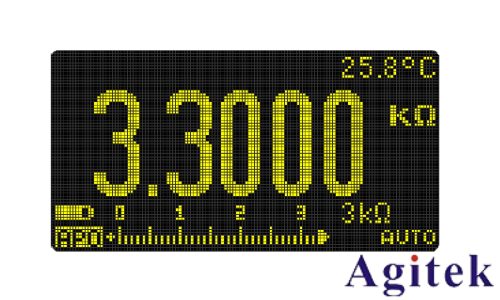

读取显示值：观察万用表显示屏，读取电阻测量值。

注意事项

引线电阻误差：测试引线本身会引入0.1Ω至0.2Ω的误差。为消除此误差，可将探头相互接触，读取引线电阻值，并在后续测量中通过按Δ Null/Scale键进行校准。

电路路径影响：万用表的测试电流将经过探头之间的所有路线，因此测量得到的电阻值可能与电阻器的额定值不同。

半导体元件影响：电阻测量功能可能产生足够的电压使硅二极管或晶体管发生正向偏压，导致测量不准确。如不确定，可按Range/Auto键选择更高量程，以降低测试电流。

电导测量

基本概念

电导是电阻的倒数，表示电流通过导体的能力。电导的高值对应于电阻的低值，其测量单位为西门子（S）。

测量步骤

设置万用表：按照图所示设置万用表，按Range/Auto键选择电导测量档位（通常为nS单位）。

探测测试点：将测试引线分别接触被测电路的两点。

读取显示值：观察万用表显示屏，读取电导测量值。

注意事项

高电阻读数受电噪声影响：高电阻读数容易受到电噪声的干扰。使用平均值功能可去除大部分干扰读数，提高测量准确性。

导通测试

基本概念

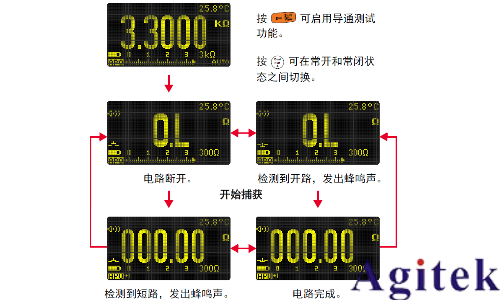

导通测试用于检测电路中是否存在完整的电流路径。它相当于一个蜂鸣器，在电路导通时发出声音警报（常开模式），或在电路断开时发出声音警报（常闭模式）。

测量步骤

设置万用表：将万用表设置为导通测试档位，如图所示（参考表）。

探测测试点：将测试引线分别接触被测电路的两点。

读取显示值并听取警报：观察万用表显示屏，同时听取蜂鸣器警报。如电路导通（或断开，取决于模式选择），蜂鸣器将发出声音。

注意事项

断电与放电：在进行导通测试之前，同样需要断开电路电源，并对所有高压电容器进行放电。

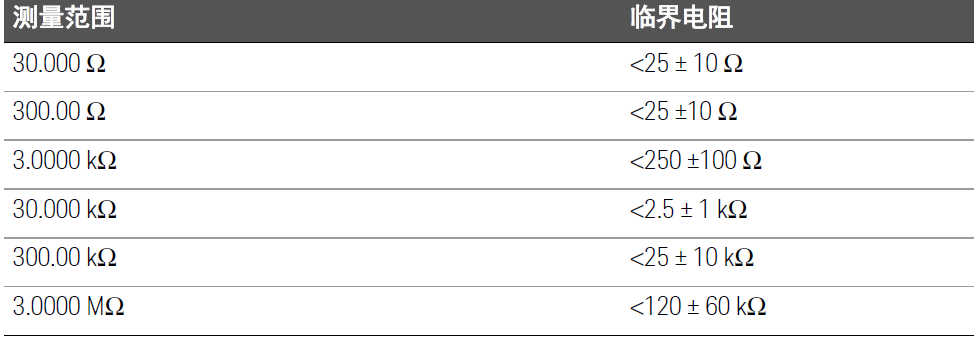

临界电阻值：导通测试中，短路表示测量得到的值小于表中列出的临界电阻值。

通断性功能：万用表的通断性功能可检测持续时间只有1ms的间歇性开路和短路，短暂的短路或开路会使万用表发出短蜂鸣声。

听觉警报设置：可通过万用表的设置菜单启用或禁用听觉警报，以适应不同测试环境的需求。

结论

数字万用表在电阻测量、电导测量及导通测试中发挥着重要作用。通过正确设置万用表档位、遵循测量步骤并注意相关事项，可确保测量的准确性和设备的安全性。希望本文能为电子工程师和电气技术人员提供有益的参考和指导。
