在电子测量领域，万用表作为一种多功能、常用的测量工具，不仅能精确测量电压、电流和电阻等基本参数，还具备测量频率、脉冲宽度和占空比等高级功能。这些功能对于电子电路的设计、调试和故障排查至关重要。本文将详细介绍如何使用万用表进行频率、脉冲宽度和占空比的测量，帮助读者掌握这些关键测量技巧。

一、频率测量

（一）频率的基本概念

频率是指信号每秒钟完成的周期数，其定义可表示为 1/周期。其中，周期定义为两个连续同极性沿跨过中间临界值的时间。理解频率的概念对于准确测量信号频率至关重要。

（二）万用表测量频率的原理

万用表通过计算电压或电流信号在指定时间段内跨过临界电平的次数来测量信号的频率。在测量过程中，需注意电压或电流电平的范围限制。当电压或电流电平超过指定范围时，万用表无法准确测量频率。若要测量低于 20 Hz 的频率，可手动设置电压或电流范围，以确保测量的准确性。

（三）允许进行频率测量的旋转开关位置

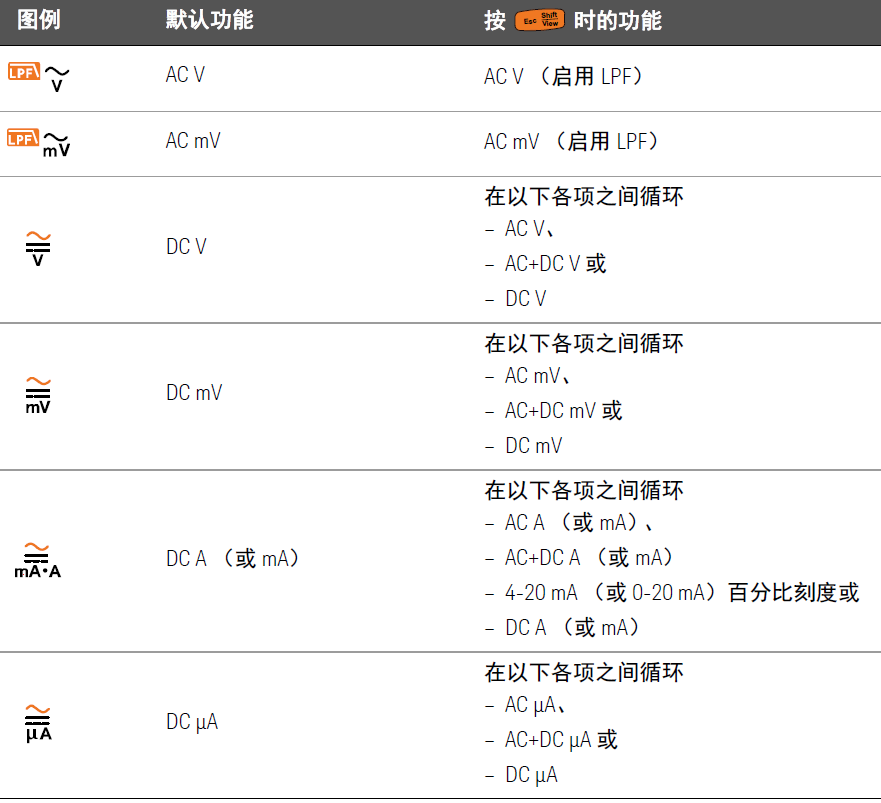

不同型号的万用表，其允许进行频率测量的旋转开关位置可能有所不同。在使用前，务必参考万用表的说明书，找到正确的旋转开关位置。一般来说，将开关转到表中突出显示的允许进行频率测量的主要功能之一，如交流电压（AC V）或交流电流（AC A）等位置。为使频率测量获得**结果，建议使用 AC 测量路径。

（四）测量步骤

选择测量功能：将万用表的旋转开关转到允许进行频率测量的主要功能位置。

连接测试线：根据测量的是电压还是电流，将测试线正确连接到被测信号源。对于电压测量，将红色测试线连接到信号的正极，黑色测试线连接到信号的负极；对于电流测量，需将万用表串联在电路中。

读取测量结果：输入信号的频率会显示在万用表的主显示屏中，信号的伏特或安培值则显示在副显示屏中。需要注意的是，条形图不表示频率，而是表示输入信号的伏特或安培值。

（五）常见问题及解决方法

读数显示为 0 Hz 或不稳定：这表明输入信号可能低于或接近触发电平。此时，手动选择较低的输入范围通常可解决该问题，因为降低输入范围会提高万用表的灵敏度，使其能够更准确地检测到信号的触发沿。

读数是期望值的数倍：这可能是由于输入信号失真导致的。失真信号会使频率计数器多次触发，从而产生错误的读数。选择较高的电压范围可降低万用表的灵敏度，减少误触发次数，通常显示的最低频率是正确的频率。

（六）频率测量的应用

测量信号频率有助于检测中性导线中是否存在谐波电流，并确定这些中性电流是否为不均衡的阶段或非线性负载的结果。在电力电子、通信等领域，频率测量是一项非常重要的工作，能够帮助工程师及时发现电路中的问题并进行调整。

二、脉冲宽度测量

（一）脉冲宽度的定义

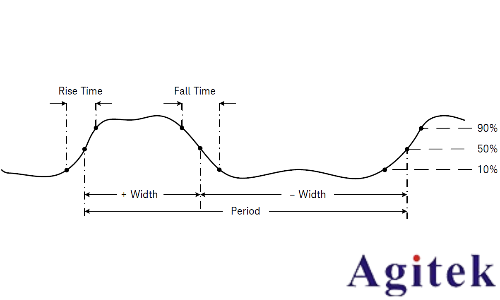

脉冲宽度功能可测量信号处于高低状态的时间量，即从上升沿的中间临界值到下一个下降沿的中间临界值的时间。测量得到的波形必须是周期性的，其图案必须在相等的时间间隔内重复，否则无法准确测量脉冲宽度。

（二）测量步骤

选择测量功能：将万用表的旋转开关转到允许进行频率测量的功能之一，具体可参考万用表说明书中的表 2 - 20。

连接测试线：与频率测量类似，根据测量的是电压还是电流，将测试线正确连接到被测信号源。

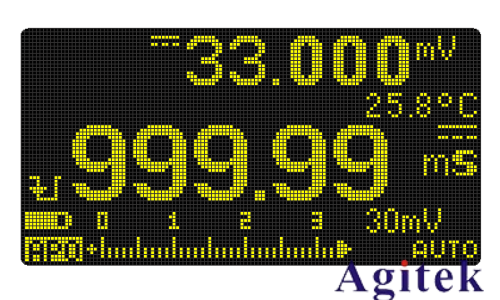

读取测量结果：输入信号的脉冲宽度会显示在万用表的主显示屏中，信号的伏特或安培值显示在副显示屏中。同样，条形图不表示占空比，而是表示输入信号的伏特或安培值。

（三）脉冲宽度测量的应用

脉冲宽度测量在数字电路、通信系统等领域有着广泛的应用。例如，在数字电路中，脉冲宽度决定了信号的传输时间和逻辑状态的变化；在通信系统中，脉冲宽度调制（PWM）技术常用于信号的编码和传输。

三、占空比测量

（一）占空比的定义

重复脉冲序列的占空比（或占空因数）是正或负脉冲宽度与周期的比率，以百分比表示。占空比功能已经过优化，可测量逻辑和开关量信号的打开或关闭时间。诸如电子燃油喷射系统和开关电源之类的系统由可变宽度的脉冲控制，通过测量占空比可检查这些脉冲的工作状态。

（二）测量步骤

选择测量功能：将万用表的旋转开关转到允许进行频率测量的功能之一，同样参考表。

连接测试线：按照电压或电流测量的方法，将测试线正确连接到被测信号源。

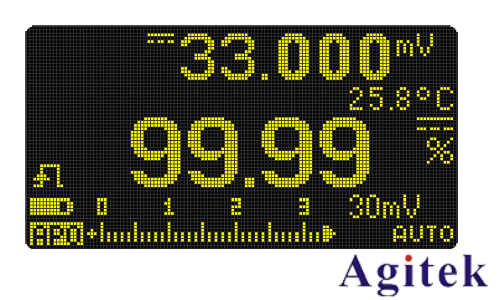

读取测量结果：输入信号的占空比百分数会显示在万用表的主显示屏中，信号的伏特或安培值显示在副显示屏中。条形图的作用与前文相同，不表示占空比，而是表示输入信号的伏特或安培值。

（三）占空比测量的应用

占空比测量在电子控制系统中具有重要意义。例如，在电子燃油喷射系统中，占空比的变化可以控制燃油的喷射量；在开关电源中，占空比的调整可以稳定输出电压。通过测量占空比，工程师可以及时发现系统中的故障并进行调整，确保系统的正常运行。

四、总结

万用表的频率、脉冲宽度和占空比测量功能为电子工程师和技术人员提供了强大的工具，能够帮助他们准确分析信号特性，排查电路故障。在使用万用表进行这些测量时，务必遵循正确的操作步骤，注意测量范围和信号特性，以确保测量结果的准确性。同时，深入了解这些测量功能的应用场景，将有助于更好地发挥万用表的作用，提高工作效率和质量。希望通过本文的介绍，读者能够掌握万用表在频率、脉冲宽度和占空比测量方面的技巧，为电子测量工作提供有力支持。
