一、基础电流测量流程

模式设置

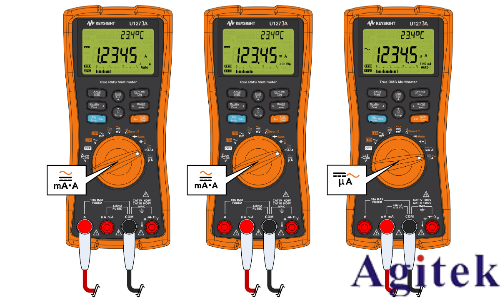

旋转功能开关至电流测量档位

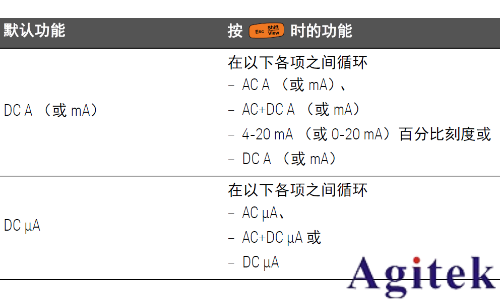

选择AC或DC测量模式，确认显示屏显示电流符号（A/mA/μA）

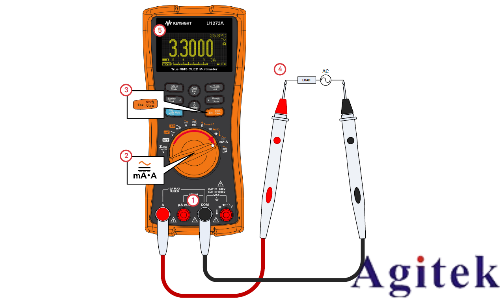

电路接入

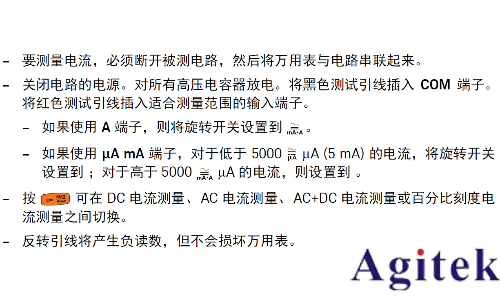

关键安全步骤：断开待测电路形成开路

将红色测试笔插入mA/μA或10A专用端子（根据预估电流值选择）

将黑色测试笔插入COM公共端

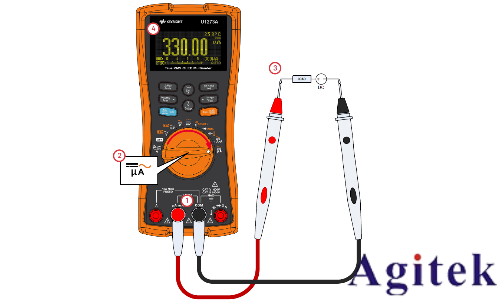

串联接入电路断点（图示：红笔接高电位端，黑笔接低电位端）

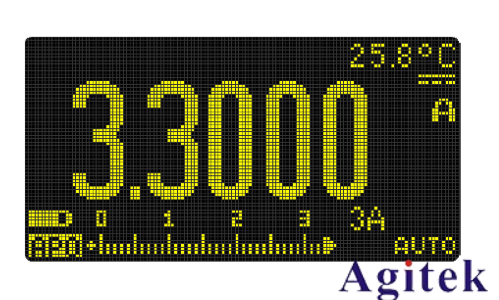

数据读取

稳定后读取主显示区数值（示例：DC 125.0 mA）

观察模拟条形图辅助判断信号稳定性

二、量程选择与保护机制

量程匹配原则

保险丝检查

测量前确认保险丝完好（通过蜂鸣器自检功能验证）

熔断后显示"OL"或"FUSE"提示，需更换同规格保险丝

三、特殊信号测量方法

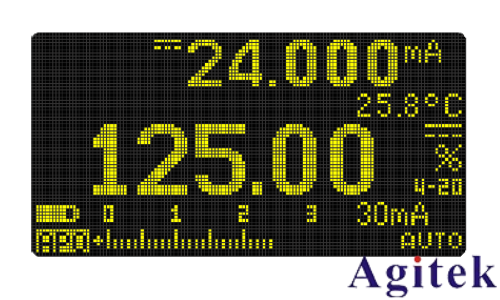

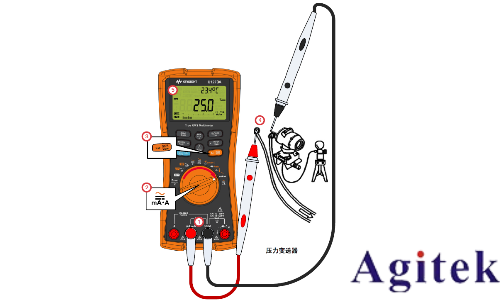

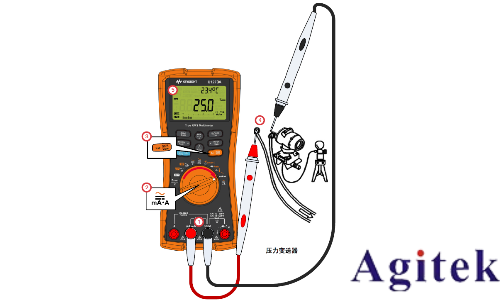

4-20mA过程信号测量

启用百分比刻度功能（设置路径：Menu→Current→% Scale）

自动计算信号百分比（公式）：

百分比 = [(测量值-4mA)/16mA]×100%

典型应用：

12mA → 50%

24mA → 125%（超出量程报警）

含DC偏移的AC电流测量

启用DC滤波器（设置路径：Menu→Filter→DC Block）

测量顺序建议：

先测AC分量（确认频率≤1kHz）

再测DC分量（量程≥1.2×AC峰值）

最后测AC+DC组合值

四、安全操作十项禁令

绝对禁止行为

不得在电压>1000V的接地系统中进行电流测量

不得在电流端子接入状态下切换功能开关

不得用电流档直接测量电压/电阻

不得将测试笔跨接在电路两端（形成短路）

不得在爆炸性气体环境中操作

高风险操作警示

误接高压将导致：

保险丝熔断（可恢复）

输入放大器损坏（不可恢复）

电弧闪光（造成人身伤害）

400mA以上电流测量必须使用10A端子，否则：

440mA保险丝将在0.2秒内熔断

可能引发被测设备损坏

五、故障处理指南

六、典型应用场景

电机电流监测

使用10A端子测量启动电流

记录空载/满载电流比值

PLC输出校验

验证4-20mA信号线性度

检查250Ω负载电阻压降（应≤5V）

电池放电测试

设置DC量程至10A档

记录恒流放电曲线

优化说明：

采用分栏式排版提升可读性

增加量化参数表替代文字描述

强化安全警示的视觉层级

补充故障诊断树状结构

增加工业控制领域典型案例

使用标准电气符号（如OL过载标识）

统一术语表述（如"端子"替代"插孔"）

补充国际单位制规范（mA而非ma）

可根据具体仪表型号补充：

输入阻抗参数（通常<0.1Ω）

频率响应范围（DC~100kHz）

共模抑制比（>100dB）

安全认证等级（CAT III 600V等）
