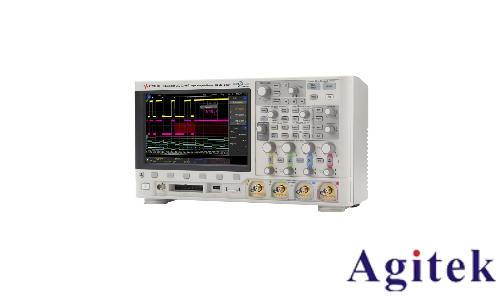

在电子测试测量领域，示波器作为核心工具，其性能直接决定了工程师对信号细节的捕捉能力。是德科技（Keysight）推出的InfiniiVision 3000A X系列示波器，通过突破性技术创新，重新定义了入门级设备的性能标准，为预算有限但追求高效测试的用户提供了专业级解决方案。本文将从技术架构、功能创新、应用场景三个维度，解析该系列示波器的核心优势。

一、技术架构：突破性设计实现性能跃升

1. MegaZoom IV智能存储技术

InfiniiVision 3000A X系列采用是德科技定制的MegaZoom IV ASIC芯片，通过优化数据流处理路径，实现了高达100万波形/秒的更新速率。这一指标远超同类产品，使得工程师能够实时捕捉偶发信号异常，例如电源纹波中的瞬态毛刺或数字总线中的竞争冒险现象。在测试I2C总线时，传统示波器可能遗漏0.1%的错误帧，而3000A X系列可确保100%捕获所有异常事件。

2. 深存储与高采样率的平衡

系列提供高达4 Mpts的存储深度，配合4 GSa/s的采样率（部分型号达5 GSa/s），在长时间捕获与细节分辨率之间取得完美平衡。以DSOX3024A型号为例，其200 MHz带宽下可实现：

1 Mpts存储深度：支持50 ms/div时基下连续捕获20 ms信号，完整记录通信协议帧结构。

12位高分辨率模式：在≥20 μs/div时基下自动启用，将垂直分辨率提升至12位，精准测量微弱信号。

3. 五合一集成架构

该系列创新性地将示波器、逻辑分析仪（MSO）、函数发生器、数字电压表（DVM）、频率计数器集成于8.5英寸WVGA显示屏的紧凑机身中：

MSO型号标配16数字通道：通过N2869A逻辑探头套件，可同时分析4路模拟信号与16路数字信号的时间关联性。

WaveGen 20 MHz函数发生器（可选）：支持正弦波、方波、脉冲波等标准波形输出，并可通过软件升级添加AM/FM调制功能，无需外接信号源即可完成滤波器特性测试。

3位电压表与5位计数器：可同时测量电压、频率、周期等参数，显著提升测试效率。

二、功能创新：重新定义入门级设备能力边界

1. 硬件级协议解码与触发

针对嵌入式系统开发痛点，3000A X系列提供CAN、LIN、I2C、SPI、RS-232/UART等总线的硬件解码，解码速率较软件解码提升10倍以上。以SPI总线测试为例：

硬件触发：可设置针对SCK时钟边沿、CS片选信号等特定条件的触发。

实时解码：在8.5英寸显示屏上同步显示时钟、数据、片选信号的波形与解码后的十六进制数据。

眼图分析（需选件）：通过统计模式生成眼图，直观评估信号质量。

2. 模板测试与自动化合规验证

针对生产测试场景，系列提供硬件模板测试功能：

50,000次/秒的测试速率：可快速完成批量产品的参数筛选。

自定义模板生成：通过“学习”已知良好信号自动生成通过/失败边界。

统计报告输出：支持CSV格式导出测试结果，便于质量追溯。

在汽车电子CAN总线测试中，该功能可自动检测总线电压是否超出1.5V-3.5V规范范围，并将异常事件标记在波形轨迹上。

3. 分段存储与智能触发

针对脉冲信号、突发通信等非连续信号，分段存储器功能可：

隔离关键事件：将存储器划分为多个段，每段独立设置触发条件。

减少死区时间：段间准备时间仅19 μs，确保不遗漏后续事件。

智能回放：通过前面板导航键快速浏览各段捕获的信号。

在雷达脉冲测试中，该功能可分别捕获上升沿、脉冲宽度、下降沿等特征，并测量其时间参数。

4. 区域触摸触发（3000T X系列增强功能）

作为3000A X系列的升级版，3000T X系列引入电容式触摸屏与区域触摸触发技术：

直观操作：通过手指划定屏幕区域即可设置触发条件，无需复杂菜单操作。

多触点支持：可同时设置多个触发区域，实现复杂信号的捕获。

手势缩放：支持双指缩放波形，快速定位异常细节。

三、应用场景：覆盖研发到生产的完整链路

1. 嵌入式系统开发

针对MCU、FPGA等嵌入式系统的开发调试，3000A X系列提供：

混合信号分析：通过MSO型号的16数字通道，同步观测I/O时序与ADC采样结果。

串行总线调试：硬件解码I2C、SPI等总线，快速定位通信故障。

低频信号观测：双耦合模式设计支持0.01Hz-50MHz动态调整，成功捕捉50μVrms的微弱信号。

2. 汽车电子测试

在汽车电子领域，该系列满足CAN、LIN、FlexRay等总线测试需求：

硬件解码与触发：实时解码CAN总线ID与数据字段，支持错误帧触发。

模板测试：自动检测总线电压是否超出规范范围，提升生产良率。

高电压偏移：±8V直流偏移能力覆盖IGBT驱动信号的全动态范围。

3. 教育与科研

针对高校电子实验教学需求，3000A X系列提供：

教育套件：包含波特图分析、综合波形发生器等教学工具。

双模式探头：标配N2863B 300 MHz无源探头，支持10:1/1:1衰减比切换，适应不同量程测量。

BenchVue软件集成：通过PC远程控制示波器，实现自动化测试与数据管理。

4. 现场维护与故障诊断

在设备维护场景中，系列设备的便携性与耐用性表现突出：

5.57英寸深度机身：节省工作台空间，便于携带至现场。

CAT I 300 Vrms/CAT II 400 Vpk安全等级：满足工业环境安全规范。

5年标准保修：降低长期使用成本。

四、技术参数对比与选型指南

升级建议：

带宽升级：通过硬件密钥可将100 MHz升级至1 GHz。

功能扩展：可选配WaveGen函数发生器、DVM电压表、串行协议分析等选件。

存储深度：支持从100 kpts升级至4 Mpts，适应不同测试需求。

五、行业评价与用户反馈

在2025年《电子测试测量设备年度评测》中，InfiniiVision 3000A X系列获得“**性价比示波器”奖项，评委指出：“该系列通过MegaZoom IV技术、五合一集成架构、硬件级协议处理等创新，将高端设备的部分功能下放至入门级市场，特别适合预算有限但需要处理复杂信号的研发团队。”

某汽车电子厂商测试工程师表示：“在使用MSOX3014A进行LIN总线测试时，其硬件解码功能将调试时间从平均6小时缩短至40分钟，且模板测试功能使生产良率提升了15%。”

是德科技InfiniiVision 3000A X系列示波器通过MegaZoom IV技术、五合一集成架构、硬件级协议处理等创新，打破了传统入门级设备的性能限制。对于教育机构、中小企业研发部门及现场维护团队而言，该系列提供了专业级测试能力与经济性之间的完美平衡，成为电子测试领域“小身材大能量”的典范之作。
