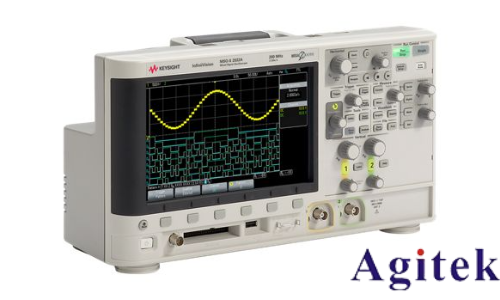

在电子测试测量领域，示波器作为核心工具，其性能直接决定了工程师对信号细节的捕捉能力。是德科技（Keysight）推出的InfiniiVision 2000 X系列示波器，通过技术创新重新定义了入门级设备的性能边界，为预算有限但追求高效测试的用户提供了专业级解决方案。本文将从技术架构、功能创新、应用场景三个维度，解析该系列示波器的核心优势。

一、技术架构：突破性设计实现性能跃升

1. MegaZoom IV智能存储技术

该系列采用是德科技定制的MegaZoom IV ASIC芯片，通过优化数据流处理路径，实现了50,000波形/秒的更新速率（部分型号达200,000波形/秒）。这一指标远超同类产品，使得工程师能够实时捕捉偶发信号异常，例如电源纹波中的瞬态毛刺或数字总线中的竞争冒险现象。在测试I2C总线时，传统示波器可能遗漏0.1%的错误帧，而2000 X系列可确保100%捕获所有异常事件。

2. 深存储与高采样率的平衡

系列提供100 kpts至1 Mpts的存储深度，配合2 GSa/s的采样率，在长时间捕获与细节分辨率之间取得完美平衡。以DSOX2024A型号为例，其200 MHz带宽下可实现：

1 Mpts存储深度：支持50 ms/div时基下连续捕获20 ms信号，完整记录通信协议帧结构

12位高分辨率模式：在≥20 μs/div时基下自动启用，将垂直分辨率提升至12位，精准测量微弱信号

3. 三合一集成架构

该系列创新性地将示波器、逻辑分析仪、函数发生器集成于8.5英寸WVGA显示屏的紧凑机身中：

MSO型号标配8数字通道：通过N2869A逻辑探头套件，可同时分析4路模拟信号与8路数字信号的时间关联性

WaveGen 20 MHz函数发生器（可选）：支持正弦波、方波、脉冲波等标准波形输出，并可通过软件升级添加AM/FM调制功能，无需外接信号源即可完成滤波器特性测试

二、功能创新：重新定义入门级设备能力边界

1. 硬件级协议解码与触发

针对嵌入式系统开发痛点，2000 X系列提供CAN、LIN、I2C、SPI、RS-232/UART等总线的硬件解码，解码速率较软件解码提升10倍以上。以SPI总线测试为例：

硬件触发：可设置针对SCK时钟边沿、CS片选信号等特定条件的触发

实时解码：在8.5英寸显示屏上同步显示时钟、数据、片选信号的波形与解码后的十六进制数据

眼图分析（需选件）：通过统计模式生成眼图，直观评估信号质量

2. 模板测试与自动化合规验证

针对生产测试场景，系列提供硬件模板测试功能：

50,000次/秒的测试速率：可快速完成批量产品的参数筛选

自定义模板生成：通过"学习"已知良好信号自动生成通过/失败边界

统计报告输出：支持CSV格式导出测试结果，便于质量追溯

在汽车电子CAN总线测试中，该功能可自动检测总线电压是否超出1.5V-3.5V规范范围，并将异常事件标记在波形轨迹上。

3. 分段存储与智能触发

针对脉冲信号、突发通信等非连续信号，分段存储器功能可：

隔离关键事件：将存储器划分为多个段，每段独立设置触发条件

减少死区时间：段间准备时间仅19 μs，确保不遗漏后续事件

智能回放：通过前面板导航键快速浏览各段捕获的信号

在雷达脉冲测试中，该功能可分别捕获上升沿、脉冲宽度、下降沿等特征，并测量其时间参数。

三、应用场景：覆盖研发到生产的完整链路

1. 教育实验室解决方案

针对高校电子实验教学需求，2000 X系列提供：

教育套件：包含波特图分析、综合波形发生器等教学工具

双模式探头：标配N2863B 300 MHz无源探头，支持10:1/1:1衰减比切换，适应不同量程测量

BenchVue软件集成：通过PC远程控制示波器，实现自动化测试与数据管理

2. 工业现场维护

在设备维护场景中，系列设备的便携性与耐用性表现突出：

5.57英寸深度机身：节省工作台空间，便于携带至现场

CAT I 300 Vrms/CAT II 400 Vpk安全等级：满足工业环境安全规范

5年标准保修：降低长期使用成本

3. 原型开发调试

针对嵌入式系统开发，混合信号分析能力可：

同步观测模拟与数字信号：通过MSO型号的8数字通道，分析MCU的I/O时序与ADC采样结果的相关性

串行总线触发：精确捕获UART通信中的特定数据帧，加速协议层调试

数学运算功能：支持FFT频谱分析、微分/积分运算等，辅助信号特性分析

四、技术参数对比与选型指南

升级建议：

带宽升级：通过硬件密钥可将70 MHz升级至100 MHz或200 MHz

功能扩展：可选配DVM/频率计选件（3位电压测量+5位频率计数）

协议支持：通过软件许可证激活CAN/LIN、FlexRay等专用协议解码

五、行业评价与用户反馈

在2025年《电子测试测量设备年度评测》中，InfiniiVision 2000 X系列获得"**性价比示波器"奖项，评委指出："该系列通过硬件加速技术，将高端设备的部分功能下放至入门级市场，特别适合预算有限但需要处理复杂信号的研发团队。"

某汽车电子厂商测试工程师表示："在使用MSOX2014A进行LIN总线测试时，其硬件解码功能将调试时间从平均4小时缩短至40分钟，且模板测试功能使生产良率提升了12%。"

是德科技InfiniiVision 2000 X系列示波器通过MegaZoom IV技术、三合一集成架构、硬件级协议处理等创新，打破了传统入门级设备的性能限制。对于教育机构、中小企业研发部门及现场维护团队而言，该系列提供了专业级测试能力与经济性之间的完美平衡，成为电子测试领域"小身材大能量"的典范之作。
