ADC（Analog-to-Digital Converter，模拟数字转换器）是连接模拟世界与数字系统的桥梁。自然界中的声音、图像、温度等模拟信号，需经ADC转换为数字信号（Q）后，才能在电子产品中进行处理、存储或传输。

ADC技术演进与摩尔定律的驱动

1965年戈登·摩尔提出的“摩尔定律”指出，集成电路中晶体管密度将每两年翻一番。这一预测持续推动着计算与模数转换技术的飞跃式发展。FPGA与CPU性能的指数级提升，正是摩尔定律的直接体现。同时，ADC性能也受益于晶体管密度的增加，其采样率与分辨率持续突破。

现代通信系统对ADC提出严苛要求：雷达与卫星通信带宽已超2GHz，5G毫米波频段更需支持2GHz以上带宽。根据奈奎斯特采样定律，采样率需至少为信号带宽的两倍。数字中频直接采样技术的普及，进一步推高了对高速ADC芯片的性能需求。

高精度ADC的核心价值

高精度ADC通过以下机制提升系统性能：

更高采样精度：准确测量模拟信号，适用于医疗仪器、测试测量等高精度场景。

更强噪声抑制：提升信号质量，满足音频处理、图像处理等对信噪比敏感的应用需求。

更大动态范围：覆盖信号幅度变化范围，适用于重力测量、气压测量等宽范围信号采集。

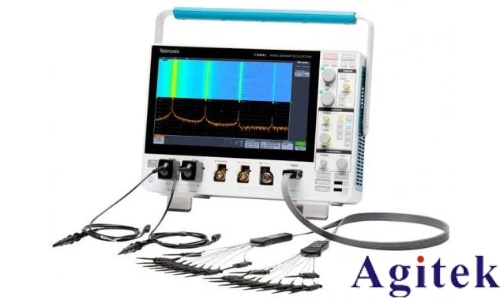

示波器ADC分辨率的量化分析

ADC位数决定垂直分辨率：n位ADC提供2ⁿ个量化电平（Q级）。

例如：

8位ADC：256 Q级，全量程800mV时分辨率3.125mV/电平

12位ADC：4096 Q级，相同量程下分辨率0.195mV/电平

量程设置对分辨率的影响：

波形占据屏幕1/2时，8位ADC实际有效位数降至7位

波形占据1/4时，有效位数进一步降至6位

满屏显示时，ADC分辨率得到充分利用

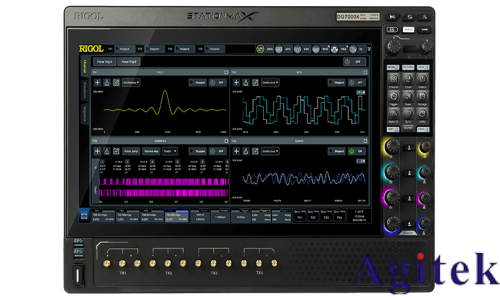

硬件限制与软件放大：
传统示波器在垂直刻度低于10mV/格时启用软件放大，此时分辨率不再提升。例如：

8位示波器在7mV/格设置下，硬件支持量程56mV，分辨率218μV

10位示波器在2mV/格设置下，支持满带宽，分辨率15.6μV（较8位提升14倍）

数字信号突变的潜在根源

ADC采样后数字信号突变可能由以下因素导致：

量化误差：低分辨率ADC导致信号细节丢失，尤其在信噪比不足时，低位数据易受噪声干扰

量程设置不当：未充分利用ADC有效位数，如波形仅占屏幕小部分区域

前端噪声耦合：示波器探头与前端电路引入的噪声超过ADC有效分辨率

采样率不足：违反奈奎斯特定律导致频谱混叠

非线性失真：ADC输入缓冲器或采样保持电路的非理想特性

优化建议

为获取高质量数字信号：

选择足够位数的ADC（12位优于8位）

优化垂直刻度设置使波形满屏显示

使用低噪声探头与前端电路

确保采样率≥2.5倍信号最高频率

对关键信号采用过采样与数字滤波技术

通过理解ADC工作原理与量化机制，工程师可有效诊断并解决数字信号突变问题，在高速数字系统中实现精确的信号采集与处理。
