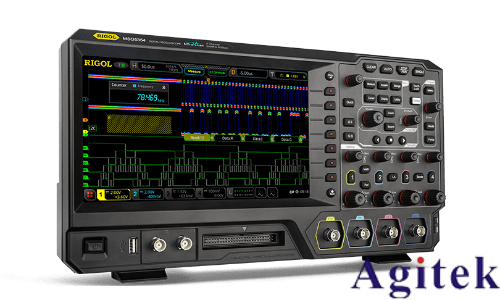

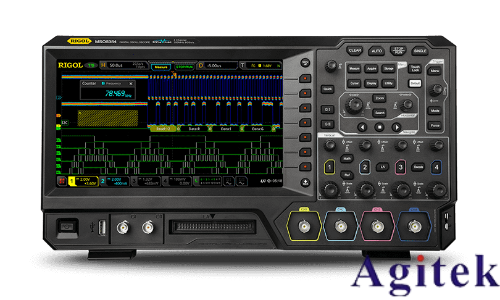

电源环路响应测试是评估电源系统稳定性和动态性能的关键方法，通过分析电源在不同频率下的增益和相位裕度，可判断其是否存在潜在振荡风险。普源示波器MSO5000凭借其混合信号触发、高精度测量及强大的分析功能，成为电源环路测试的理想工具。本文将详细介绍使用MSO5000完成电源环路响应测试的步骤与要点。

一、测试前准备

1. 设备检查与预热：确保示波器MSO5000已通电预热30分钟以上，避免温度漂移影响精度。参考《MSO5000用户手册》进行自校正，确保仪器处于**状态。

2. 连接测试设备：准备示波器校准仪（如Fluke9500B）、信号注入探头、隔离变压器等。根据测试需求选择合适的探头，高频信号建议使用低阻抗探头以减少负载效应。

二、连接与参数设置

1. 信号注入与采集：将信号注入探头连接至电源反馈环路的关键节点（如补偿网络输入端），示波器CH1通道监测输入信号，CH2通道监测输出响应。

2. 参数配置：

设置CH1/CH2垂直档位（如10mV/div），时间刻度适配响应速度（如10μs/div）。

启用AC耦合模式，排除直流分量干扰。

打开数学运算功能，通过“CH2/CH1”计算环路增益。

三、触发与测量

1. 触发设置：选择“边沿触发”，设置触发源为CH1（注入信号），调整触发电平确保波形稳定显示。

2. 扫频信号注入：通过外部信号源（或示波器内置信号发生器）向环路注入扫频信号（频率范围覆盖电源带宽，如10Hz~1MHz）。

3. 数据采集：启动扫频后，观察CH2通道的响应波形，记录不同频率下的增益与相位变化。利用示波器的“频率响应分析”功能自动绘制波特图，标注增益交点频率和相位裕度。

四、数据分析与优化

1. 稳定性判断：若相位裕度<45°或增益交点频率过低，说明环路可能不稳定。需调整补偿网络参数（如RC值）重新测试。

2. 细节优化：通过“Zoom”功能放大关键频段波形，分析噪声或谐振峰值，针对性优化滤波器设计。

五、注意事项

1. 接地隔离：使用隔离变压器防止地线环路干扰，确保测量精度。

2. 避免过载：注入信号幅度不宜过大（通常<10mV），防止电源进入非线性区。

3. 环境干扰：在屏蔽环境中测试，避免电磁干扰影响高频响应数据。

通过普源MSO5000的精准测量与自动化分析功能，电源工程师可高效完成环路响应测试，量化评估系统稳定性。结合实时波形与波特图结果，能快速定位设计缺陷，优化电源动态性能。掌握这一测试方法，将为产品开发与故障诊断提供有力支持。
