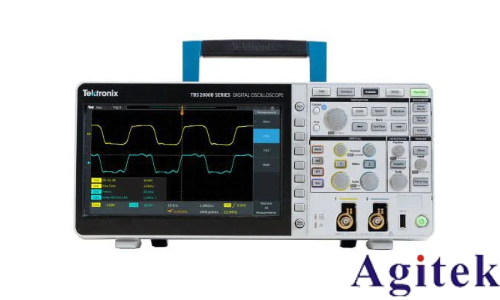

在电子电路调试中，偶发异常信号如瞬时脉冲、幅值突变或逻辑错误往往难以捕捉，给故障排查带来挑战。泰克2系列示波器凭借其强大的触发功能和智能捕获模式，为工程师提供了精准定位偶发信号的解决方案。本文将介绍如何利用该示波器的关键功能，高效捕获并分析这类异常信号。

一、优化触发设置：精准定位异常信号

触发功能是示波器捕捉偶发信号的核心。泰克2系列支持多种触发模式，针对不同类型的异常信号，需灵活选择触发条件。例如：

1. 边沿触发：适用于捕捉信号上升沿或下降沿的异常变化。通过设置触发电平（如3V上升沿触发），示波器仅当信号超过设定阈值时才捕获波形，排除无关信号干扰。

2. 脉宽触发：针对宽度异常的脉冲信号，可设定脉冲持续时间范围（如>10ns或<50ns）触发，快速锁定特定脉冲。

3. 逻辑触发：在多通道调试中，通过组合逻辑条件（如AND/OR）触发，捕获符合复杂逻辑关系的异常事件。

二、启用欠幅触发：捕获幅值异常信号

偶发信号常伴随幅值突变，泰克2系列的“欠幅触发”功能为此量身定制。用户可设置高低两条电平线（如2V~4V范围），当信号幅值落入该区间时触发捕获。此功能尤其适用于逻辑信号调试：若信号因噪声或干扰导致电平偏离阈值，示波器将自动记录异常波形，避免因幅值错误导致的解码问题。结合脉冲条件设定，可进一步筛选特定脉冲形态的异常信号。

三、分段存储与长记录长度：捕捉周期性异常

对于间歇性出现的异常信号，泰克2系列的分段存储功能可实现长时间连续监测。该功能将记录长度划分为多个段，每段独立捕获满足触发条件的波形。例如，设置5万次波形采集，示波器可连续记录每次异常事件，并分析其出现周期、特征差异。同时，高采样率与长存储深度（数十M点）确保信号细节无遗漏，便于追溯异常信号的时序关系。

四、智能辅助功能：加速信号分析

泰克2系列还提供多项辅助功能，提升偶发信号捕获效率：

1. 自动测量：一键测量波形参数（频率、幅值、占空比等），快速识别异常指标。

2. 噪声过滤：在触发设置中开启噪声抑制，减少杂波干扰，确保触发准确性。

3. 存储与回放：捕获的波形可存储并离线分析，支持放大、参数标记，便于反复验证。

五、实战建议：综合调试策略

在实际应用中，建议结合信号特性调整参数：对于高频偶发信号，优先提升采样率；对于低频间歇信号，启用分段存储。同时，通过示波器的波形模板触发功能，预设异常波形特征，进一步缩小捕获范围。

通过以上方法，泰克2系列示波器能够将偶发异常信号的捕获从“碰运气”转变为精准定位。无论是数字电路调试还是复杂信号分析，其灵活触发与智能存储功能为工程师提供了可靠的排查工具，大幅提升调试效率。
