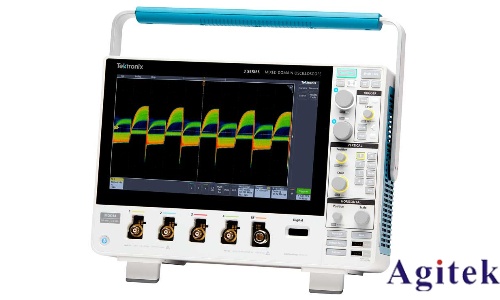

随着汽车电子系统的复杂度不断提升,CAN FD(灵活数据速率控制器局域网)和车载以太网已成为现代车辆的核心通信协议。泰克3系列MDO混合域示波器凭借其卓越的性能和全协议解码功能,为工程师提供了高效、精准的测试解决方案。本文将深入探讨其在车载通信测试中的应用方案及技术优势。
一、技术优势:精准解码与多协议支持
泰克3系MDO具备硬件级的全协议解码能力,可实时解析CAN FD和车载以太网的数据帧结构。其高带宽与深存储功能确保在高速通信环境下捕获完整数据包,避免数据丢失。此外,MDO的并行解码能力可同步分析多个协议层,如物理层信号质量、数据链路层帧格式及网络层交互信息,帮助工程师快速定位通信故障。
二、应用场景:覆盖车载网络全链路测试
1. CAN FD测试:支持高达5Mbps的数据速率解码,适用于新能源汽车的动力控制、自动驾驶传感器网络等高负荷通信场景。通过解码仲裁段、数据场及CRC校验,可直观展示数据帧错误、位填充异常等问题。
2. 车载以太网测试:针对100Mbps至1Gbps的以太网通信,MDO提供PoE(以太网供电)、AVB(音视频桥接)等协议解码,支持抖动分析、帧间隔监测,助力车载娱乐系统、自动驾驶实时数据传输的合规性验证。
3. 混合网络分析:通过多通道同步触发,可同时解码CAN、CAN FD与以太网数据,揭示不同网络间的时序关联,例如诊断指令与传感器数据的同步性,优化系统协同效率。
三、操作步骤与实用技巧
1. 配置解码模板:在示波器界面选择对应协议(如ISO 11898-1/CAN FD或IEEE 802.3车载以太网标准),设置波特率/速率、触发条件及解码深度。
2. 信号捕获与可视化:利用MDO的差分探头接入网络节点,通过波形显示与解码表格双窗口呈现,直观对比物理层波形与协议层数据。
3. 自动化分析:启用“协议异常检测”功能,自动标记帧错误、冲突事件,结合统计报表生成测试报告,缩短调试时间。
四、注意事项与设备保护
确保被测信号电压不超过示波器输入端峰值电压(通常±30V),避免损坏输入模块;
在车载环境测试时,使用高阻抗输入模式(>1MΩ)降低对网络负载的影响;
定期校准示波器时间与触发灵敏度,维持解码精度。
泰克3系列MDO的全协议解码方案为车载网络测试提供了从信号层到应用层的深度洞察,其高效的解码能力与灵活的配置选项显著提升了测试效率。在智能驾驶与车联网技术快速迭代的背景下,该方案将成为工程师优化通信系统、确保功能安全性的重要工具。
