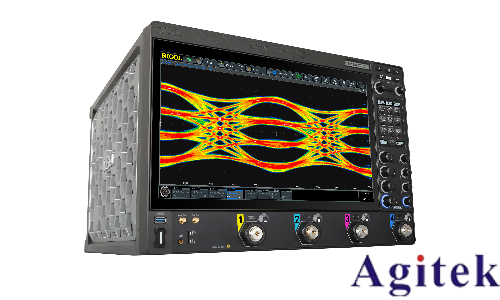

在高速数字电路、射频通信等领域，信号频率与速率的不断提升对测试设备提出了严苛挑战。普源DS70000系列示波器凭借5GHz带宽、20GSa/s采样率、1Mwfms/s波形刷新率等卓越性能，结合软硬件协同优化，为攻克高速信号完整性测试提供了全面解决方案。

一、硬件配置奠定测试基础

DS70000的硬件设计为高速信号测量提供了底层保障。其5GHz实时带宽可覆盖信号高频分量，避免频域混叠。针对脉冲信号，通过适配10倍谐波带宽策略，确保信号细节完整捕获。20GSa/s采样率与2Gpts存储深度联动，支持“分段存储”与“滚动模式”，兼顾长周期信号观测与数据刷新效率。差分输入通道搭配低噪声探头（如PVA8000系列），消除共模干扰，确保信号源阻抗匹配，降低反射失真。

二、探头与连接优化降低误差

探头选型与连接细节直接影响测量精度。DS70000推荐使用低电容有源探头，减少信号源负载效应。每次使用前需进行探头补偿校准，调整衰减比与相位，避免高频失真。实操中，接地线长度控制在3cm以内，优先选择芯片引脚或表面焊盘测试点，避免过孔与长线带来的信号衰减。针对噪声敏感场景，可增加磁珠隔离或示波器隔离通道，抑制共模干扰。

三、智能软件参数精准调校

软件功能深度赋能测试效率。16bit垂直分辨率模式在低幅值信号测量中提升信噪比；硬件实时滤波与数字平均功能滤除随机噪声，保留信号细节。触发系统支持序列触发、模板触发等高级模式，可快速定位异常数据帧。眼图分析与抖动测量功能量化信号完整性，实时频谱分析（RTSA）同步观测时频域特征，通过频谱触发锁定干扰源。用户可根据需求切换“快速模式”或“高分辨率模式”，灵活平衡刷新率与精度。

四、实操技巧与典型场景优化

实战中，细节操作至关重要。测试时遵循“近场原则”，将探头贴近信号源以减少路径损耗。触发灵敏度需根据信号幅值动态调整，配合“Zoom”功能放大关键波形区域，利用光标测量精确定位参数。典型场景如PCIe Gen4测试时，需启用差分输入+序列触发，优先测试芯片焊盘而非过孔；射频频谱分析则需搭配50Ω阻抗与SMA线缆，关闭无关通道降低内部噪声。

DS70000系列通过硬件性能、探头优化、智能软件与实操经验的深度融合，为工程师提供了从基础测量到深度分析的完整工具链。在5G通信、高速接口调试等场景中，其高精度与灵活性显著提升了信号完整性测试效率，为复杂电子系统的设计与验证提供了可靠支撑。持续关注校准维护与场景适配，方能最大化释放示波器的潜能，助力技术创新突破。
