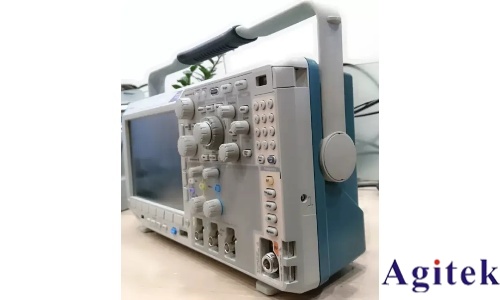

电池管理系统（BMS）的充放电波形测量是评估电池性能与安全性的关键环节。泰克TPS2000系列隔离示波器凭借其高带宽、多通道隔离设计以及强大的数学运算功能，成为BMS测试的理想工具。本文将详细介绍如何使用该示波器精准测量BMS充放电波形，确保测试结果的可靠性与准确性。

一、测量前的准备

1. 选择合适的探头：根据BMS的电压和电流范围，选择匹配的差分探头和电流探头。例如，高压部分选用隔离差分探头，电流测量选用钳形或罗氏线圈探头，确保量程覆盖实际信号范围。

2. 检查探头衰减设置：确保探头衰减系数（如X10、X100）与示波器通道设置一致，避免测量误差。

二、连接与设置

1. 信号连接：

将电压探头分别连接至BMS的充放电电压监测点，接地端正确连接系统地；

电流探头（如钳形探头）夹住充放电回路导线，输出端连接示波器电流输入通道。

2. 示波器基本设置：

启动示波器后，按下“AUTOSET”快速初始化设置；

调整垂直灵敏度（V/div）和时基（s/div），使波形在屏幕中清晰显示；

选择输入耦合方式为“DC”，捕捉完整的充放电动态变化。

三、触发与波形稳定

1. 触发配置：

进入“Trigger”菜单，选择边沿触发模式，设置触发源为电压或电流通道；

调整触发电平至波形关键位置（如充放电切换点），确保波形稳定显示。

2. 高级触发选项：对于复杂波形，可启用脉宽触发或欠幅触发，排除干扰信号。

四、数学运算与功率分析

TPS2000支持实时数学运算功能，可直接计算瞬时功率：

1. 按下“MATH MENU”键，选择“Operation”→“乘法（X）”；

2. 设置乘法通道为电压（CH1）与电流（CH2），生成功率波形；

3. 调整功率波形的垂直刻度，观察能量变化趋势。

五、数据分析与记录

1. 参数测量：使用示波器的“Measure”功能，自动读取电压/电流峰值、平均值、频率等参数；

2. 波形保存：将关键波形存储至U盘或通过USB导出至PC，进行离线分析；

3. 异常检测：观察波形是否存在过冲、纹波异常，结合参数数据判断BMS控制策略的有效性。

六、注意事项

1. 安全第一：BMS测试涉及高压，务必确认示波器隔离通道功能已启用，避免触电风险；

2. 探头校准：定期校准探头和示波器，确保测量精度；

3. 环境干扰：避免在强电磁场环境下测试，必要时使用屏蔽措施。

泰克TPS2000示波器通过多通道隔离设计、精准触发与数学运算功能，可高效捕获BMS充放电过程中的电压、电流及功率波形。合理配置参数与触发条件，结合数据分析工具，工程师能快速评估电池性能、诊断系统问题，为BMS研发与维护提供有力支撑。遵循操作规范与注意事项，更能保障测试安全与结果可靠性。
