频谱分析是电子测量中解析信号频率成分的关键工具，普源DS1000Z系列示波器凭借其强大的FFT（快速傅里叶变换）功能，为工程师提供了便捷的频域分析手段。本文将结合实际操作步骤与参数优化技巧，探讨该示波器在频谱分析中的典型应用场景。

一、基础操作：快速上手频谱分析

1. 硬件连接与校准

确保探头补偿正确：使用非金属工具调整探头电容，直至示波器显示补偿正确的方波。连接信号源至CH1/CH2通道并接地，开启示波器后通过“波形自动显示”功能优化垂直档位与时基，确保信号完整捕获。

2. 时域信号采集与触发设置

设置触发模式为“Auto”或“Normal”，调整触发电平确保稳定触发。观察时域波形确认信号无异常后，按下“MATH”键选择“FFT”功能，切换至频谱显示模式。

3. 频谱参数设置

窗函数选择：针对瞬态信号选用矩形窗，平稳信号选用Hanning窗平衡分辨率，单频信号谐波分析选用Blackman窗。

频率范围：通过水平时基旋钮或菜单设置频率区间，确保覆盖目标频段。

采样点数：选择与信号周期匹配的整数倍（如256点、512点），提升精度。

二、参数优化与故障排除

抑制频谱泄漏：若信号存在突变，优先使用矩形窗；若频谱出现“拖尾”，切换至Hanning窗或Blackman窗减少泄漏。

噪声抑制：启用“平均获取模式”并设置2-16次平均次数，或通过探头AC耦合滤除直流分量，结合硬件滤波器防止高频混叠。

分辨率提升：增加采样点数并确保采样率≥信号最高频率的2倍，避免混叠失真。

三、典型应用：通信信号调制解调分析

在调制解调实验中，DS1000Z的四通道优势尤为突出。可同时观测载波、调制波、已调波及解调后波形，通过频谱分析定位调制频率、谐波分量及噪声干扰。例如，在AM调制实验中，通过频谱峰值识别载波频率与调制频偏，结合光标测量功能精确定量各成分幅度，直观验证调制理论。

四、进阶功能：自动化与记录

示波器提供24种自动测量参数（如频率、幅度、谐波失真等），一键调出并显示参数图标，辅助快速理解。硬件波形录制功能可存储60,000帧波形变化，便于回放与故障追溯。此外，通过LAN接口与远程命令控制，可实现自动化测试系统集成。

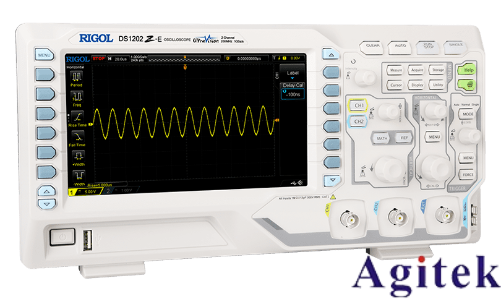

普源DS1000Z系列示波器凭借其高性价比的硬件配置（如1 GSa/s采样率、12M存储深度）与灵活的FFT参数设置，适用于从教学实验到工程调试的多种场景。通过掌握频谱分析操作流程与优化技巧，用户可高效解析信号频率特性，提升测试效率与准确性。
