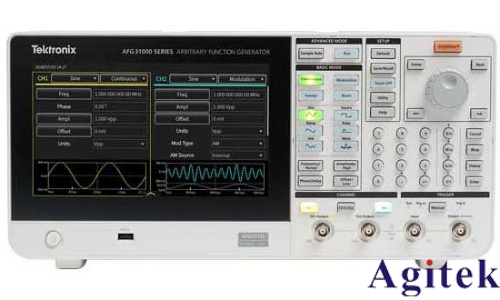

信号发生器AFG31252作为高精度测试仪器，在电子设计、通信调试等领域广泛应用。其中，方波信号的占空比调整是核心功能之一，直接影响输出信号的特性与应用效果。本文将结合操作实践，介绍AFG31252占空比调整的实用技巧。

一、理解占空比的基本概念

占空比是指信号周期内高电平持续时间与总周期的比值，通常以百分比表示。例如，50%占空比的方波，高电平与低电平时间各占一半。在PWM控制、电机驱动等场景中，占空比决定平均功率输出，是调节信号强度的关键参数。

二、面板操作快速调整

AFG31252面板设有直观的占空比调节功能。用户可通过以下步骤操作：

1. 选择“波形类型”为方波；

2. 进入“脉冲参数”菜单，找到“占空比”选项；

3. 通过旋钮或数字输入直接设定目标值（范围通常为0-100%）；

4. 实时观察波形显示窗口，确认调整效果。

三、软件控制与精细化调节

对于复杂应用场景，可通过配套软件（如Waveform Composer）实现高级调节：

1. 连接PC与信号发生器，启动控制软件；

2. 在波形编辑界面中，单独设置高电平时间与周期时长；

3. 支持微秒级精度调节，适用于精密测试需求；

4. 保存自定义波形配置，便于重复调用。

四、优化技巧与注意事项

1. 频率与占空比的协同调整：高频信号需避免过大的占空比变化范围，以防波形失真。建议先设定频率，再逐步调整占空比。

2. 负载匹配验证：高占空比输出可能增加负载功耗，需确认被测设备耐受性。使用示波器监测输出波形，避免因阻抗不匹配导致的畸变。

3. 环境干扰抑制：在电磁干扰较强的环境中，可适当降低占空比调节速度，避免误触发。

五、实战案例：电机调速应用

在驱动直流电机时，通过AFG31252生成PWM方波，调整占空比可控制转速。例如，将占空比从20%提升至80%，电机转速逐渐加快。此时需同步监测电流变化，确保不超过驱动器额定值。

掌握AFG31252的占空比调整技巧，需结合硬件操作与软件控制，兼顾应用场景的负载特性。通过精细化调节与实时验证，可充分发挥信号发生器的性能，满足从基础测试到复杂调制的多元需求。随着电子系统对信号精度要求的提升，灵活运用占空比调整方法将成为工程师的必备技能。
