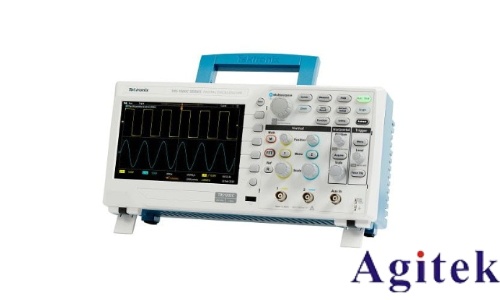

泰克示波器TBS1102X作为一款高性能电子测量工具，其光标测量功能为工程师和科研人员的信号分析提供了强大支持。通过水平和垂直光标的灵活切换与精准定位，用户能够快速获取波形的关键参数，大幅提升测试效率与数据准确性。

一、光标测量功能的基本原理与操作

TBS1102X的光标分为水平光标和垂直光标两种模式，分别用于时间轴和电压轴的测量。操作时，用户只需按下控制面板上的“光标”按钮，即可在两种模式间切换。通过旋钮或触摸屏调节光标位置，示波器会自动显示光标所在点的电压值、时间差或频率等数据。例如，在分析信号周期时，水平光标可精确标记波形两个峰值间的时间间隔，直接计算出频率；垂直光标则能锁定信号的最大值、最小值，帮助判断幅值特性。

二、应用场景：从基础测量到复杂调试

1. 波形周期与频率分析：通过水平光标定位信号周期，结合示波器的自动测量功能，快速获取频率参数。在通信设备调试中，该功能可直观展示信号稳定性。

2. 幅度与过载检测：垂直光标测量峰值电压，帮助评估信号是否在系统容忍范围内。例如，在电源设计中，可实时监测纹波幅度，预防电路过载。

3. 时延与同步优化：多通道信号分析时，利用水平光标对比不同通道的触发时间差，为系统同步设计提供数据支持。

4. 故障快速定位：在电路异常排查中，光标可聚焦于波形突变点，精确读取异常发生的时间与电压值，缩小故障排查范围。

三、操作技巧与注意事项

精准定位：使用高分辨率触摸屏或旋钮微调光标，避免人为操作误差。

窗口选择：结合示波器的数学运算功能（如FFT分析），在频域与时光标联动分析中，切换合适窗口（如Hanning窗）减少频谱泄漏。

数据导出：通过USB或网络连接将测量结果保存至电脑，便于后续数据处理与报告生成。

校准维护：定期校准示波器垂直灵敏度（如±3% DC精度），确保测量数据的可靠性。

四、技术优势与行业价值

TBS1102X的1 GS/s采样率与100MHz带宽，保障了光标测量在高频信号中的精度。其开放式架构支持第三方软件扩展，用户可定制化开发更复杂的分析流程。在通信、汽车电子、医疗器械等领域，光标功能不仅加速了研发测试流程，更成为产品质量把控的关键工具。

泰克示波器TBS1102X的光标测量功能，以直观的操作界面与强大的分析能力，为电子工程师提供了从基础参数测量到复杂信号解调的全方位支持。掌握这一工具，将为精密电子设计与故障诊断带来前所未有的效率提升。
