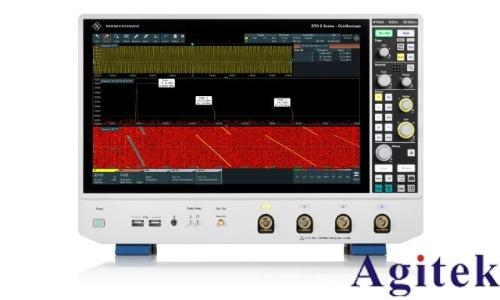

作为电子工程师和爱好者必备的工具,示波器在测量直流电压时能提供精准的数据支持。本文将详细介绍如何使用罗德与施瓦茨示波器R&S®RTO64测量直流电压,帮助您快速掌握操作步骤与注意事项。
一、连接与基础设置

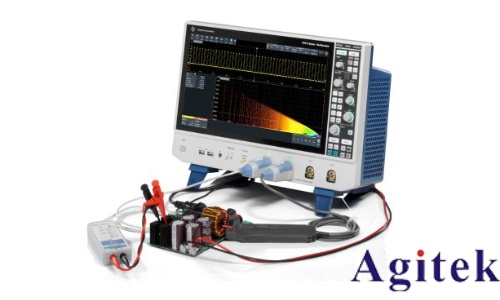

1. 连接探头:将示波器探头连接至待测电路。确保探头接地线连接至电路地线,信号线接触待测点。注意根据电压范围选择合适的探头衰减比(如1X或10X)。
2. 输入耦合选择:将示波器输入耦合模式切换至“DC”,确保同时测量信号的直流与交流成分。
3. 触发设置:选择“边沿触发”模式,调整触发电平使波形稳定显示。若信号稳定,可适当关闭触发功能。
二、参数调整与测量
1. 垂直刻度设置:通过旋钮或菜单调整垂直灵敏度(如每格500mV),使波形在屏幕中央清晰显示。若波形超出屏幕范围,增大灵敏度;若显示过小,则减小灵敏度。
2. 时基调整:设置水平时基(如每格1ms),确保波形在时间轴上完整显示。
3. 读取直流电压:
观察波形:直流电压表现为水平直线。
确定零电压线:将输入耦合切换至“GND”,调整垂直位移旋钮使时基线位于屏幕中央或指定刻度线。
切换回“DC”模式,记录波形直线与零电压线的垂直距离(单位:格)。
计算电压值:直流电压(V)= 垂直距离(格)× 垂直灵敏度(V/格)。
三、注意事项
1. 探头选择:高压测量需使用专用高压探头,避免损坏设备。
2. 量程匹配:预估电压范围并选择合适的垂直灵敏度,避免过载或分辨率不足。
3. 环境干扰:使用屏蔽线缆,避免电磁干扰。必要时开启示波器的带宽限制功能。
4. 数据记录:及时保存测量数据(如CSV格式),便于后续分析。
四、进阶技巧
自动测量功能:启用示波器的自动测量功能,直接读取直流电压数值。
校准验证:定期使用示波器内置校准信号验证测量精度。
噪声处理:通过平均采样降低随机噪声,提高测量稳定性。
五、常见问题处理
1. 波形漂移:检查接地线连接是否稳固,或调整触发灵敏度。
2. 读数异常:确认探头衰减比设置是否正确,或重新校准探头。
罗德与施瓦茨R&S®RTO64示波器凭借高精度与多功能性,能高效完成直流电压测量。操作时需严格遵循连接规范,合理设置参数,并注意环境干扰因素。掌握上述步骤与技巧,您将能准确获取待测电路的直流电压数据,为电路设计与调试提供可靠依据。
