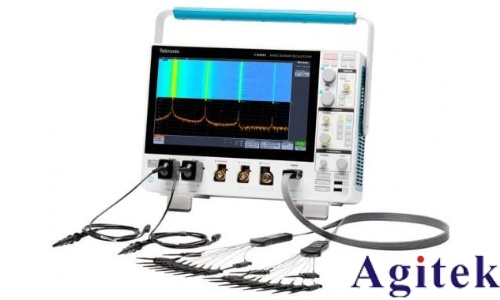

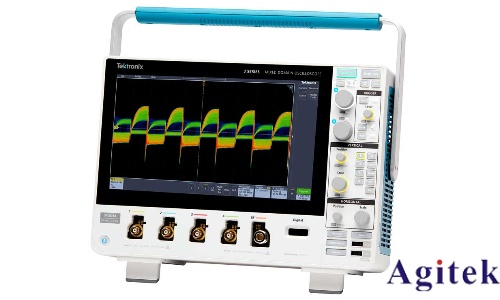

在电子工程与信号分析领域,泰克示波器MDO32凭借其强大的频谱分析功能,成为工程师破解信号频域特性的核心工具。这款混合域示波器不仅具备传统的时域分析能力,更通过内置硬件频谱分析仪,将射频测试与信号频域解析推向新的高度,为复杂系统的调试与优化提供了多维视角。
一、频谱分析的核心技术优势
MDO32的频谱分析功能基于硬件级设计,标配1 GHz频率范围,可选配升级至3 GHz,覆盖从低频到高频的广泛信号场景。其核心亮点在于真正的硬件频谱分析架构,而非依赖软件FFT的虚拟方案。这意味着仪器能够实时捕获频谱信息,避免数据延迟,确保测量结果的精确性与即时性。高达5 GS/s的采样率和10 M点的记录长度,进一步保障了高频信号细节的无损捕获,为工程师提供完整的频域图谱。
二、多维分析能力:信号成分的深度解码
通过频谱分析功能,MDO32可直观展示信号的频率成分、功率分布与相位关系。工程师能够快速识别信号中的载波频率、带宽占用、谐波失真及噪声干扰,尤其适用于无线通信、音频系统与高频数字信号的测试。例如,在无线通信调试中,仪器可精准定位信号带宽内的频谱泄漏或邻频干扰;在音频测试中,通过频谱分析优化音调平衡与失真控制。此外,仪器支持噪声分析与脉冲宽度测量,帮助用户从频域维度优化信号质量。
三、智能触发与灵活配置:捕捉关键瞬态信号
针对间歇性信号或瞬态异常,MDO32的单次触发模式与预触发时间设置成为“捕手”。用户可自定义触发电平、斜率与保持时间,确保仪器仅在目标事件发生时捕获数据。结合高达280,000波形/秒的捕获速率,仪器能够快速锁定罕见故障,配合波形搜索功能,用户可一键定位历史数据中的关键频谱特征,大幅提升调试效率。
四、跨域融合:混合信号分析的集成优势
MDO32的创新之处在于混合域分析能力。频谱分析模块与模拟、数字通道实时联动,工程师可同时观察时域波形与频域图谱,深入分析模拟信号与数字协议的频域交互。例如,在嵌入式系统调试中,用户既能监测I2C、SPI等总线的时序逻辑,又能同步解析其频谱特性,实现系统级的全面诊断。
五、应用场景的广泛覆盖
从物联网设备的基带设计到EMI电磁兼容测试,MDO32的频谱分析功能贯穿研发、教育与生产全流程。教育场景中,其紧凑设计与集成化功能助力简化实验台配置;制造测试环节,仪器通过高动态范围与低噪声性能,确保电压、电流测量的可靠性。此外,仪器支持频谱数据导出至MATLAB等工具,为深度分析提供灵活接口。
泰克MDO32的频谱分析功能,不仅是示波器技术的突破,更是工程实践的赋能工具。通过将频域洞察与时域分析深度融合,它为复杂电子系统的故障诊断、性能优化与技术创新提供了坚实的技术底座,在瞬息万变的信号世界中,精准解码每一段频谱背后的技术密码。
