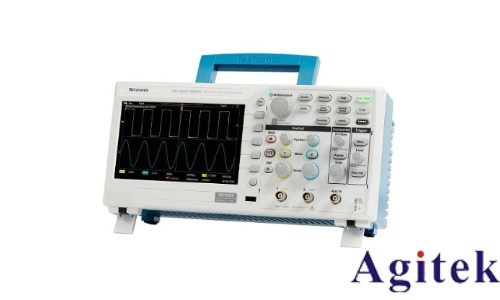

泰克示波器TBS1202C作为一款高性能数字示波器，广泛应用于电子测试与故障诊断领域。探头作为信号采集的核心部件，其校准精度直接影响测量结果的可靠性。本文将结合官方指南与实操经验，系统阐述TBS1202C探头校准的标准流程及关键注意事项。

一、校准前的基础准备

校准前需确保示波器预热至少15分钟，避免温度漂移对测量精度的影响。检查探头连接线及补偿电容无破损，使用标配校准信号源（如Tektronix P5200）或经认证的外部信号发生器。连接探头时，需遵循"红黑对地"原则：红色探头尖端接信号端，黑色鳄鱼夹接示波器地线，避免极性接反导致测量偏差。

二、探头补偿调节

1. 接入校准信号

将探头连接至示波器通道1，输入示波器内置的1kHz方波信号（幅度约3Vpp）。此时观察波形若存在顶部凹陷或过冲，表明补偿电容需调整。

2. 补偿电容微调

使用无感螺丝刀旋转探头补偿孔内的电容调节旋钮，直至方波呈现平坦顶部且上升沿无畸变。需注意，顺时针旋转增加电容值（适用于过补偿），逆时针旋转减少电容值（适用于欠补偿）。调整过程中应逐次微调，每次旋转不超过1/4圈，直至波形达到**状态。

3. 验证补偿效果

切换输入信号频率至10MHz，观察波形是否保持平坦。若高频响应出现失真，需重新调整补偿电容，确保全频段响应一致性。

三、垂直增益校准

1. 输入标准电压

通过精密信号源向探头输入1Vrms正弦波（频率1kHz），设置示波器垂直刻度为500mV/div。此时测量显示值若偏离1V，需进行增益修正。

2. 调整垂直灵敏度

进入示波器"Service Menu"（服务菜单，需使用校准密钥解锁），找到"Vertical Gain Calibration"选项。根据实测偏差值（如显示1.02V），逐步调整对应通道的增益系数，直至读数误差≤±1%。

3. 稳定性验证

维持输入信号不变，连续观测30分钟，记录增益漂移量。合格标准应为漂移率<0.1%/小时，若超标需检查示波器内部放大电路或环境温度稳定性。

四、注意事项与周期管理

环境控制：校准需在23±2℃、湿度<60%的无电磁干扰环境中进行，避免热漂移及外部噪声影响。

探头寿命管理：高频探头补偿电容老化会导致相位失真，建议每6个月进行一次频响测试。

校准记录：详细记录每次校准的日期、环境参数及调整数据，形成可追溯的校准链。

安全规范：高压探头校准时需佩戴绝缘手套，确保信号源输出电压不超过探头最大耐压（如TBS1202C标配探头为300V CAT II）。

通过系统化校准流程，TBS1202C探头可实现≤2%的垂直测量误差与±10ps的时序精度。定期校准不仅是合规要求，更是保障精密测量可靠性的技术基石。工程师需结合具体应用场景（如电源纹波测试或高速通信调试），动态调整校准频率与方法，确保示波器始终处于**工作状态。
