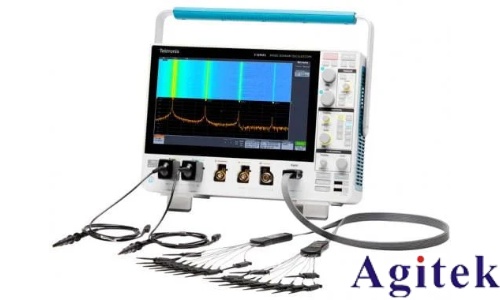

泰克示波器MDO34系列配备高性能电流探头,可精准测量复杂电路中的电流信号。正确设置电流探头是确保测量准确性的关键。本文将分步骤讲解MDO34电流探头的设置方法,帮助用户快速掌握操作要点。

一、连接与基本设置
1. 连接探头与示波器
确认电流探头兼容MDO34型号(如TCP202等),通过BNC接口连接至示波器对应通道。
使用TAP-BNC转换接口(若需要)确保连接稳固,避免信号干扰。
2. 开启示波器并识别探头
开机后,示波器应自动识别电流探头型号。若未识别,需手动在菜单中选择探头类型。
通过CH1通道按钮进入探头设置,确认识别信息无误。
二、校准与参数配置
1. 零点校准与消磁
关闭被测电路电源,将探头测试头置于关闭状态。
设置示波器垂直幅值为最低档(如10mA),调节探头BALANCE旋钮使波形归零。若无法调至基准线,需配合粗调旋钮调整。
按下消磁按钮,观察波形抖动后恢复至零位,完成校准。
2. 量程与衰减比设置
根据待测电流范围选择合适的探头量程(如20A、200A等),并通过探头侧面的按键切换。
示波器衰减比需与探头传输比匹配:例如,30A量程传输比为0.1V/A,示波器应设为“10X”;若为5A量程(1V/A),则设为“1X”。
确认示波器耦合模式为DC、阻抗1MΩ,避免信号衰减或失真。
三、测量与优化
1. 连接电路与触发设置
将电流探头夹在被测导线上,确保箭头方向与电流流向一致。
调整示波器触发模式(如边沿触发)和垂直/水平缩放,获取稳定波形。
2. 补偿校正与波形分析
若波形存在上升沿失真,需调节探头补偿电容:顺时针增加补偿可改善平坦边缘,逆时针减少补偿修正过冲。
利用示波器的测量功能(如RMS值、频率)记录数据,必要时保存至内部存储器或上传至计算机。
四、安全与维护注意事项
测量前务必关闭电路电源,避免触电风险。
定期校准探头(建议每半年一次),确保精度。
测量大电流时避免过载,选择合适量程以防损坏探头。
保持探头清洁,避免油污或灰尘影响接触性能。

通过以上步骤,用户可高效完成泰克MDO34电流探头的设置与校准,实现精准电流测量。操作时需严格遵循设备手册规范,确保测试安全与数据可靠性。若遇复杂问题,建议联系专业工程师或访问泰克官方技术支持获取帮助。
