1. LVDS 技术基础

LVDS通过一对紧密相邻的差分导线传输信号。发送端驱动约3.5mA的恒定电流源，在接收端100Ω的终端电阻上产生约350mV的差分电压摆幅。逻辑“1”和“0”由电流在两条线间的流向决定。这种差分机制能有效抑制电磁干扰（EMI），因为外部噪声会以共模形式同时作用于两条线，被接收器在计算电压差时抵消。

2. 典型应用：OpenLDI 视频标准

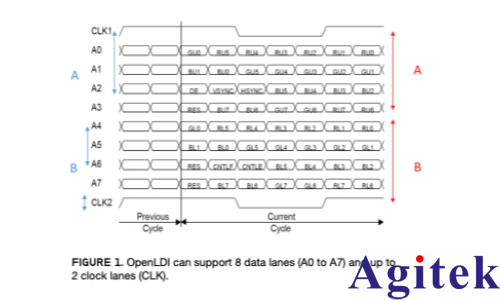

以OpenLDI标准为例，其物理层基于LVDS，用于图形处理器与液晶显示器间的数据传输。为理解其测试需求，下表概括了不同像素格式对应的通道配置：

注：总通道需求指差分信号对的数量。

在OpenLDI中，数据速率是像素时钟的7倍，最高可达1.12Gbps。多通道应用需严格控制“对内偏斜”（差分对两线间延迟，通常要求<300ps）和“对间偏斜”（不同数据对间的延迟，通常要求<1ns），以确保数据完整。

3. 关键测量与自动化测试

LVDS测试涉及多项关键参数，包括：

电气特性：差分输出电压、共模电压、上升/下降时间（通常在信号20%-80%区间测量）。

时序特性：时钟频率、单位间隔、数据宽度。

信号质量：抖动分析、预加重（用于长距离传输补偿）。

手动完成这些测量繁琐且易出错。泰克的TekExpress LVDS测试自动化软件，可在5系、6系及MSO/DPO70000C系列示波器上运行，提供高效、一致的解决方案。

4. TekExpress 自动化优势

TekExpress软件专为LVDS及相关视频标准设计，其核心优势在于：

全流程自动化：软件引导用户完成设置、参数选择和限制条件配置，并自动执行测试，支持离线波形分析。

智能时钟恢复：支持恒定时钟、PLL自定义带宽等多种时钟恢复方法，适应嵌入式或独立时钟场景。

眼图与掩码测试：自动生成眼图掩码（可选六边形、八边形等），用于快速检测信号违规，并提供通过/未通过判定。

综合报告生成：测试完成后，自动生成包含测量值、容差范围、通过/未通过结果及屏幕截图的报告，支持PDF、CSV等多种格式，便于归档与分析。

结论

LVDS是多种高速通信标准的基础，其测试，尤其是多通道环境下的测试，既关键又复杂。基于示波器的自动化测试软件，如TekExpress，能显著提升测试速度与可靠性，是研发与生产中不可或缺的工具。
