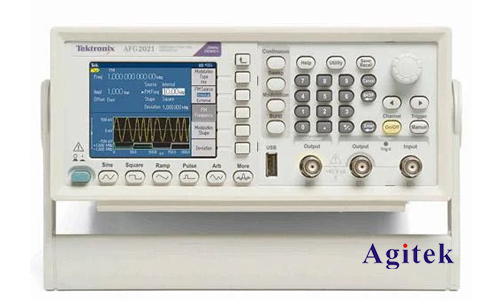

泰克(Tektronix)作为全球领先的电子测试测量仪器供应商，其信号发生器产品线以高精度、多功能性和可靠性著称。其中，脉冲宽度调制(Pulse Width Modulation,PWM)技术是许多泰克信号发生器的重要功能，广泛应用于各种电子系统的设计、测试和调试中。本文将深入探讨泰克信号发生器中PWM技术的细节，涵盖其原理、参数设置、应用以及需要注意的关键点。

　　一、PWM的基本原理

　　脉冲宽度调制是一种通过改变脉冲信号的宽度来控制平均电压或电流的技术。与传统的模拟调制方式不同，PWM使用一系列具有固定频率的方波脉冲，通过改变每个脉冲的宽度来控制输出信号的平均值。PWM信号的平均值与脉冲宽度成正比，而脉冲宽度通常用占空比(Duty Cycle)来表示，占空比定义为脉冲宽度与周期之比，通常以百分比表示。例如，50%的占空比意味着脉冲宽度占整个周期的二分之一。

　　在泰克信号发生器中，PWM的产生通常基于高精度时钟和数字逻辑电路。通过软件或硬件控制，用户可以精确地设置PWM信号的频率、占空比和幅度等参数。高性能的泰克信号发生器能够提供极高的频率分辨率和占空比精度，从而实现对输出信号的精细控制。

　　二、泰克信号发生器中PWM参数的设置与控制

　　泰克信号发生器的用户界面通常提供直观的方式来设置和控制PWM信号的参数。用户可以通过以下参数来调整PWM波形：

　　频率(Frequency):PWM信号的载波频率，决定了脉冲重复的速率。更高的频率通常意味着更好的控制精度，但同时也可能带来更高的噪声和电磁干扰。泰克信号发生器通常能够提供宽广的频率范围，从几赫兹到几兆赫兹不等。

　　占空比(Duty Cycle):决定了每个脉冲的宽度，直接影响输出信号的平均值。占空比的精度是PWM技术的关键指标之一。泰克信号发生器能够提供高精度的占空比控制，通常可以达到小数点后几位。

　　幅度(Amplitude):PWM信号的峰值电压或电流。用户可以根据实际需求设置合适的幅度值。

　　调制深度(Modulation Depth):在一些应用中，PWM信号的占空比可以被另一个信号调制，从而实现更复杂的信号控制。调制深度表示调制信号对PWM信号的影响程度。

　　边缘时间(Rise/Fall Time):脉冲上升沿和下降沿的转换时间。快速上升和下降时间对于一些高速应用至关重要。

　　泰克信号发生器通常允许用户通过多种方式设置这些参数，例如通过前面板的旋钮和按键、通过软件界面或者通过GPIB/LAN等接口进行远程控制。

　　三、PWM在泰克信号发生器中的应用

　　泰克信号发生器配备的PWM功能具有广泛的应用，例如：

　　电机驱动和控制:PWM广泛用于控制直流电机和步进电机的速度和转矩。通过改变PWM信号的占空比，可以精确地调节电机的输出功率。

　　电源管理:PWM技术在开关电源中扮演着关键角色，通过快速开关来控制电源的输出电压。

　　音频放大器:某些音频放大器使用PWM技术来实现高效的功率放大。

　　传感器接口:某些传感器使用PWM信号来传输数据。

　　模拟信号发生:通过高频PWM信号及其滤波，可以产生模拟信号，并通过改变占空比实现模拟信号的调制。

　　电子电路测试:泰克信号发生器产生的PWM信号可以用于测试各种电子电路的响应特性，例如开关电源的效率、电机的控制精度等。

　　四、精度与局限性

　　尽管PWM技术具有诸多优点，但它也存在一些局限性：

　　谐波干扰:PWM信号本身包含丰富的谐波成分，可能会对其他电路产生干扰。需要采取滤波措施来减轻谐波的影响。

　　开关损耗:在高功率应用中，PWM开关的损耗可能会比较显著。

　　精度限制:虽然泰克信号发生器能够提供高精度的PWM信号，但精度仍然受到硬件和软件限制。

　　泰克信号发生器中集成的PWM技术是一种强大的信号调制方法，在各种电子系统中都有着广泛的应用。通过理解PWM的基本原理以及泰克信号发生器中PWM参数的设置和控制方法，工程师们可以充分利用PWM技术来进行电路设计、测试和调试，提高系统效率和性能。然而，在实际应用中也需要注意PWM的局限性，并采取相应的措施来减轻其负面影响。选择合适的泰克信号发生器型号，并正确设置PWM参数，是保证测试精度和系统稳定性的关键，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
