近年来，随着数据传输速率的不断提高，对高速串行通信系统的带宽需求日益增长。脉冲幅度调制4电平（PAM4）技术作为一种高效的调制方案，因其能够在相同带宽下实现比传统NRZ编码更高的数据速率而备受关注。然而，精确产生并测试高质量的PAM4信号对测试设备和技术提出了更高的要求。是德（Keysight）的任意波形发生器凭借其强大的功能和精度，成为生成和分析PAM4信号的理想工具。本文将深入探讨如何利用是德任意波形发生器有效地产生PAM4信号。

　　一、PAM4信号的原理及特点

　　PAM4信号使用四个不同的电压电平来表示两个比特的信息，相比传统的二进制非归零码（NRZ）编码，PAM4在相同的带宽下可以传输两倍的数据量。这使得PAM4成为高速串行接口（如400GbE、800GbE）的关键技术。然而，PAM4信号的复杂性也带来了新的挑战，例如更高的信号完整性要求、更严格的抖动容限以及更复杂的误码率测试。信号的电平间距越小，对信噪比(SNR)和系统稳定性要求越高，这对于测试设备的精度提出了更高的要求。

　　二、利用是德任意波形发生器产生PAM4信号

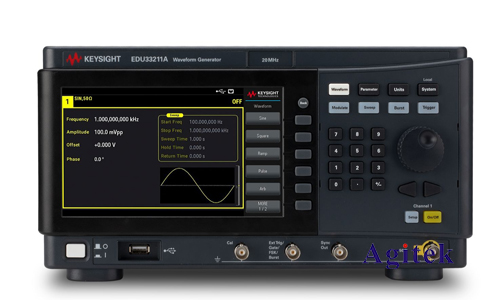

　　是德的任意波形发生器（例如Keysight M8190A系列）具有极高的采样率和垂直分辨率，能够精确地生成复杂的波形，包括PAM4信号。生成PAM4信号的过程通常涉及以下步骤：

　　1.波形设计与生成：用户可以通过是德提供的软件（例如Signal Studio）来设计PAM4信号波形。软件允许用户定义信号的幅度、码型（例如PRBS码）、上升沿/下降沿时间、预加重等参数。精确控制这些参数对于确保PAM4信号质量至关重要。需要特别注意的是，需要精确控制四个电压电平的幅度和位置，以保证良好的眼图和低的误码率。

　　2.参数设置与校准：在生成波形之前，需要仔细设置任意波形发生器的各种参数，例如采样率、输出幅度、阻抗匹配等。精确的阻抗匹配能够有效地减少信号反射和失真，保证信号质量。此外，还需要进行系统校准，以消除系统误差，确保生成的PAM4信号与预期一致。这通常涉及使用已知标准信号进行校准，以补偿任意波形发生器自身的非线性等因素。

　　3.信号输出与监控：生成PAM4信号后，可以通过是德的示波器（例如Keysight Infiniium系列）对信号进行实时监控，观察眼图和误码率等关键指标。实时监控可以及时发现信号质量问题，并进行相应的调整。

　　三、PAM4信号的测试与分析

　　精确测量和分析PAM4信号的质量对于高速串行通信系统的可靠运行至关重要。以下是一些常用的测试方法：

　　1.眼图分析：眼图是PAM4信号的重要指标，它反映了信号的噪声、抖动和码间干扰等特性。是德的示波器能够对PAM4信号进行眼图分析，并量化眼图的各项参数，例如眼高、眼宽和眼开口。

　　2.误码率测试(BER)：误码率是衡量PAM4信号质量的另一个关键指标。是德提供各种误码率测试仪器，可以精确测量PAM4信号的误码率。误码率测试通常需要使用伪随机二进制序列(PRBS)作为测试信号。

　　3.抖动分析：抖动是PAM4信号中不可避免的现象，它会影响信号的质量和可靠性。是德的示波器能够对PAM4信号进行抖动分析，并量化各种抖动类型，例如随机抖动、周期性抖动等。

　　四、应用案例

　　PAM4信号广泛应用于高速串行通信系统中，例如：

　　数据中心互联：400GbE、800GbE等高速以太网技术采用PAM4调制技术，以满足日益增长的带宽需求。

　　高速背板：在高速数字电路中，PAM4信号用于提高数据传输速率。

　　光纤通信：PAM4调制技术也应用于长距离光纤通信系统，以提高光纤的频谱效率。

　　是德任意波形发生器为精确产生和测试PAM4信号提供了强大的工具。通过合理地设置参数，结合示波器等测试设备，工程师可以确保PAM4信号质量，从而满足高速串行通信系统对高带宽和高可靠性的要求，如果您有更多疑问或需求可以关注安泰测试哦！非常荣幸为您排忧解难。
