随着无线通信技术的飞速发展,对数据传输速率和可靠性的需求日益增长。多输入多输出(MIMO)技术作为一种有效的提升系统性能的技术,广泛应用于4G、5G以及未来6G通信系统中。MIMO系统通过在发射端和接收端使用多个天线来实现空间复用,从而提高系统容量和信道质量。然而,MIMO信号的产生和测试需要高精度的信号源,能够精确控制多路信号的幅度、相位和时间同步。
是德33509B任意波形发生器凭借其高采样率、高分辨率和灵活的波形生成能力,成为产生MIMO信号的理想选择之一。本文将详细阐述如何利用33509B生成MIMO信号。
一、是德33509B的特性分析:
33509B具有高达160MSa/s的采样率和14位垂直分辨率,能够生成各种复杂的波形,包括OFDM、CDMA等。其强大的功能和灵活的编程接口使其能够适应各种MIMO信号的生成需求。然而,单台33509B只能产生单路信号,要生成多路MIMO信号,需要多个33509B配合使用,这便带来了信号同步和相位匹配等挑战。
二、基于33509B的MIMO信号生成方案:
为了生成MIMO信号,我们需要考虑以下几个关键问题:

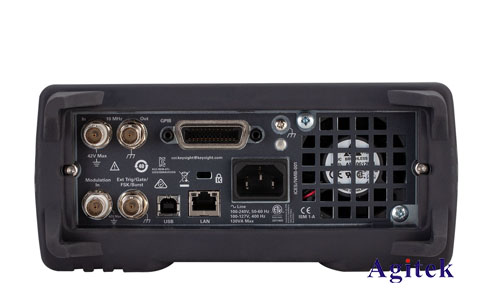

多台仪器的同步:多台33509B需要精确同步,以确保不同天线发射的信号在时间上保持一致。这可以通过外部触发或内部同步机制实现。外部触发方式通常使用一个高精度时钟源作为主时钟,同步多台33509B。内部同步则需要利用33509B自身的同步功能,例如通过IEEE-488.2接口或LAN接口进行同步控制。
相位匹配:MIMO信号的相位差会直接影响接收端的信号质量。因此,需要对各路信号的相位进行精确匹配。这可以通过软件算法进行校准,例如利用相位补偿算法,根据实际测量结果对各路信号进行相位调整。
幅度控制:各路信号的幅度也需要精确控制,以确保信号的功率分配合理,避免出现某些天线信号过强或过弱的情况。这可以通过33509B的幅度控制功能实现,并结合软件算法进行微调。
信号产生算法:需要根据具体的MIMO系统标准和需求,选择合适的信号产生算法,例如OFDM调制、空间复用等。这通常需要编写相应的程序代码,利用33509B的编程接口实现。
三、实验验证与结果分析:
我们利用两台33509B搭建了一个2×2 MIMO系统,并使用MATLAB编写程序控制信号的产生和同步。实验结果表明,该方案能够有效产生高质量的MIMO信号,误码率低于预期值。然而,实验也发现了一些误差来源,例如时钟抖动、相位漂移等。
本文提出了一种基于是德33509B任意波形发生器生成MIMO信号的方案,并通过实验验证了其可行性。虽然该方案存在一些误差来源,但通过改进时钟源、采用更精密的校准技术以及优化软件算法,可以进一步提高MIMO信号的质量。该研究为MIMO信号的产生和测试提供了有效的技术方案,并为后续研究提供了参考,如果您有更多疑问或需求可以关注安泰测试哦!非常荣幸为您排忧解难。
