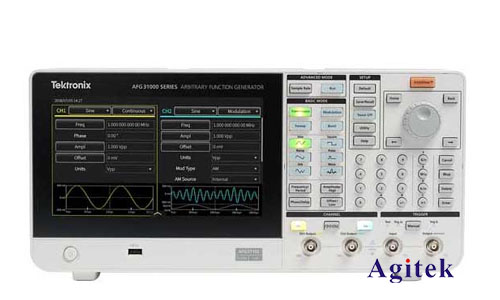

泰克AFG31151任意波形发生器是一款高性能的信号源，广泛应用于科研、测试和教育等领域。然而，在实际使用过程中，用户可能会遇到信号输出异常的问题，例如输出波形失真、幅度不稳定、频率偏差等。本文将详细阐述AFG31151信号输出异常的排查方法。

　　一、症状描述与初步判断

　　首先，我们需要清晰地描述遇到的信号输出异常。这包括：

　　异常现象的具体表现：例如，输出波形出现谐波失真、毛刺、尖峰、偏移、幅度衰减或不稳定等等。请尽可能详细地描述，包括波形的形状、频率、幅度等参数。附上实际的波形截图将极大提高问题的解决效率。

　　异常发生的时间和条件：是持续性问题还是间歇性出现？是在特定操作模式下发生，还是在所有模式下都存在？这将有助于缩小问题的范围。

　　连接情况：检查输出连接线缆是否完好，连接是否牢固。松动的连接或老化的线缆都可能导致信号衰减或畸变。确认负载阻抗是否匹配发生器的输出阻抗（通常为50Ω）。阻抗不匹配会产生反射波，导致信号失真。

　　仪器工作状态：检查发生器自身状态，例如过热指示灯是否亮起，是否有报错信息显示。

　　根据初步判断，我们可以将可能的故障原因大致分为以下几类：

　　二、硬件故障排查

　　1.输出连接：首先，仔细检查输出连接线缆。更换新的测试线缆进行测试，排除线缆故障的可能性。确保输出端子清洁无氧化，连接牢固。测量负载阻抗，确保与发生器输出阻抗匹配。

　　2.负载问题：如果负载阻抗不匹配，会造成信号反射，导致输出波形失真。检查负载是否存在短路、开路或其他异常。使用示波器测量负载端电压和电流，判断是否存在异常。

　　3.发生器内部故障：如果排除以上因素，则可能存在发生器内部硬件故障，例如输出放大器损坏、内部连接不良等。此时需要联系泰克售后服务或专业维修人员进行检修。切勿自行拆卸仪器，以免造成更大的损坏。

　　三、软件设置排查

　　1.波形参数设置：检查波形参数设置是否正确，例如频率、幅度、占空比、偏移等。错误的参数设置会导致输出波形与预期不符。仔细核对参数设置与预期值是否一致。

　　2.输出模式设置：检查发生器的输出模式设置，例如是否选择了正确的输出模式（如正弦波、方波、任意波形等）。确保输出模式与预期一致。

　　3.触发设置：如果使用触发功能，检查触发源、触发电平、触发方式等设置是否正确。错误的触发设置可能导致输出波形不稳定或出现异常。

　　4.调制设置：如果使用了调制功能，检查调制参数设置是否正确，例如调制频率、调制深度等。不正确的调制设置会导致输出波形失真。

　　四、环境因素排查

　　1.电源稳定性：不稳定的电源电压可能影响发生器的正常工作，导致输出波形不稳定。使用稳压电源供电进行测试。

　　2.温度影响：极端温度环境可能影响发生器的性能，导致输出异常。确保发生器工作在规定的温度范围内。

　　3.电磁干扰：强电磁场干扰可能影响发生器的信号输出。尝试改变发生器的位置，远离强电磁干扰源。

　　五、故障排除步骤总结

　　解决AFG31151信号输出异常问题需要系统地进行排查。建议按照以下步骤进行：

　　1.仔细描述问题:记录异常现象、发生时间、环境条件等详细信息。

　　2.检查连接:检查输出连接线缆、负载阻抗等。

　　3.检查软件设置:仔细核对波形参数、输出模式、触发设置等。

　　4.检查环境因素:检查电源稳定性、温度、电磁干扰等。
