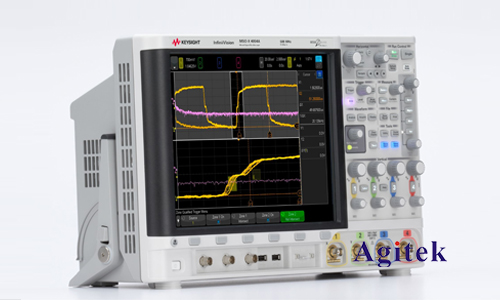

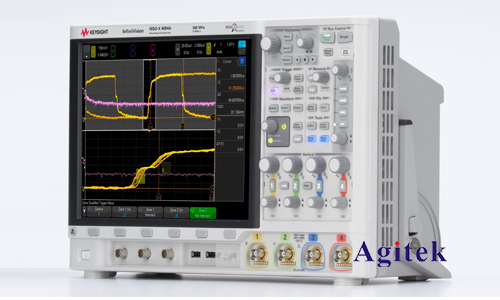

在电子电路设计和测试中，信号的过冲现象是一个重要的指标，它直接反映了电路的稳定性和性能。过冲是指信号超过其最终稳定值的最大偏移量，过大的过冲可能导致电路误操作、系统不稳定甚至器件损坏。因此，精确测量过冲至关重要。是德科技(Keysight)示波器以其高精度、高速采样率和丰富的测量功能，成为过冲测量的理想工具。本文将详细介绍如何利用是德示波器进行精准的过冲测量，并探讨相关的技术细节和应用。

　　一、是德示波器选择及设置:

　　选择合适的示波器是精准过冲测量的第一步。需要根据被测信号的频率、幅度和上升时间等参数选择具有足够带宽、采样率和垂直分辨率的示波器。例如，对于高速数字信号，需要选择具有高带宽和高采样率的示波器，以确保能够准确捕捉信号的快速变化。

　　在进行测量之前，需要对示波器进行正确的设置。这包括：

　　垂直刻度设置:选择合适的垂直刻度，确保信号波形在屏幕上清晰可见，并且避免信号超出屏幕范围。垂直分辨率越高，测量精度越高。

　　水平刻度设置:选择合适的水平刻度，确保能够清晰地观察到信号的上升沿和下降沿。时间基准的选择直接影响到上升时间和过冲的测量精度。

　　触发设置:选择合适的触发方式和电平，确保示波器能够稳定地触发信号，避免测量结果因触发抖动而产生误差。合适的触发方式对于捕捉瞬态现象至关重要，例如采用边缘触发来捕捉脉冲信号的上升沿。

　　探头补偿:正确补偿探头是保证测量精度的关键。未经补偿的探头会引入额外的频率响应特性，从而影响过冲的测量结果。

　　二、过冲测量的几种方法:

　　是德示波器的自动化测量功能简化了过冲的测量过程。常用的测量方法包括：

　　自动测量功能:大多数是德示波器都配备了自动测量功能，可以直接测量信号的过冲、上升时间、下降时间等参数。用户只需选择合适的测量项即可。此方法简单快捷，但精度可能受限于仪器自身的算法和设置。

　　手动测量功能:对于需要更高精度的测量，可以使用示波器的手动测量功能。通过游标精确测量信号峰值和稳态值，然后计算过冲百分比。手动测量需要操作者具备一定的专业知识和经验，但可以有效避免一些自动化测量可能产生的误差。

　　数学运算功能:利用示波器的数学运算功能，可以对信号进行各种运算，例如差分运算、积分运算等，从而提取出更精确的过冲信息。这需要用户对信号处理有一定的了解。

　　三、误差分析及减小误差的方法:

　　过冲测量中可能存在的误差来源包括：

　　探头误差:探头的频率响应、寄生电容和电感等都会影响测量结果。

　　示波器带宽限制:示波器的带宽限制会影响对高速信号的准确采样，从而导致测量误差。

　　噪声影响:噪声会干扰信号，影响过冲的测量精度。

　　触发抖动:触发抖动会使波形位置发生漂移，影响测量结果。

　　为了减小误差，可以采取以下措施：

　　使用高品质的探头并进行精确的补偿。

　　选择具有足够带宽的示波器。

　　采取适当的滤波措施以减少噪声的影响。

　　选择合适的触发方式和电平，以减少触发抖动。

　　多次测量取平均值，降低偶然误差的影响。

　　四、实际应用案例:

　　过冲测量广泛应用于各种电子电路设计和测试中，例如：

　　电源设计:测量电源输出电压的过冲，确保其不会损坏负载。

　　数字电路设计:测量数字信号的过冲，确保其符合信号完整性要求。

　　射频电路设计:测量射频信号的过冲，评估电路的稳定性和线性度。

　　控制系统设计:测量控制系统响应中的过冲，优化系统参数。

　　利用是德示波器进行精准的过冲测量需要综合考虑仪器选择、设置、测量方法和误差分析等多个方面，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
