在电子电路设计中，信号完整性至关重要。下冲，作为一种常见的信号失真现象，会严重影响电路的性能和可靠性。下冲是指信号波形在快速下降沿之后出现的短暂负向振荡。其幅度、持续时间和频率等参数直接反映了电路的阻尼特性和传输特性。准确测量下冲对于分析电路的稳定性、评估信号质量以及进行电路优化至关重要。是德科技DSOX4022A示波器作为一款高性能数字示波器，具有出色的测量精度和丰富的功能，能够有效地进行下冲测量。本文将详细介绍如何利用DSOX4022A示波器进行下冲测量，并对测量过程中的关键问题进行深入分析。

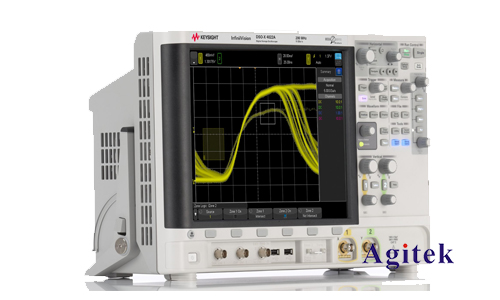

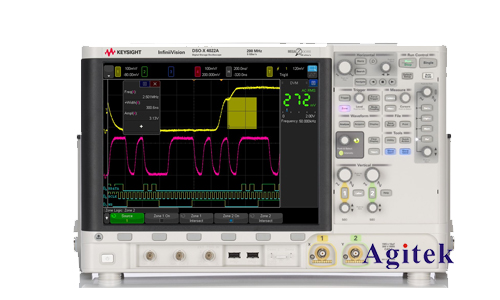

　　DSOX4022A示波器及下冲测量功能

　　DSOX4022A示波器配备了高带宽、高采样率和高垂直分辨率，这使其能够精确捕获和分析快速变化的信号，包括下冲现象。其丰富的测量功能，例如自动测量、波形数学运算和强大的分析软件，为下冲测量提供了强大的工具支持。DSOX4022A支持多种触发模式，可以准确地捕捉到下冲发生时刻的信号波形，例如边缘触发、脉冲宽度触发等。此外，其内置的Cursors(光标)功能和测量功能可以精确地测量下冲的幅度、持续时间和其它相关参数。

　　下冲测量的具体步骤

　　1.探头选择与校准:选择合适的探头至关重要。高速探头的带宽和阻抗应满足被测信号的要求，以避免探头本身引入测量误差。在测量前，务必对探头进行校准，确保测量精度。

　　2.信号源连接:将信号源与DSOX4022A示波器正确连接，确保连接线的阻抗匹配，避免信号反射和失真。

　　3.触发设置:选择合适的触发模式，例如边缘触发，并设置合适的触发电平。触发电平应设置在信号波形的稳定区域，以确保准确地触发下冲事件。

　　4.时间基准和垂直刻度设置:调整时间基准和垂直刻度，以便清晰地观察下冲波形细节。时间基准应足够快，以捕捉下冲的快速变化，而垂直刻度应足够精细，以测量下冲的精确幅度。

　　5.测量参数设置:使用示波器的自动测量功能或手动测量功能，测量下冲的幅度、持续时间、上升时间、下降时间以及频率等参数。需要注意的是，下冲幅度通常以峰值或峰峰值表示，持续时间是指下冲波形从基线下降到最低点再回到基线的时间间隔。

　　6.波形分析:利用示波器的波形数学运算功能，可以对波形进行分析，例如计算下冲幅度与主脉冲幅度的比值，以评估下冲的严重程度。

　　误差分析及规避

　　在进行下冲测量时，可能存在多种误差来源，例如探头误差、连接线误差、示波器本身的噪声等。为了减少误差，需要采取以下措施：

　　1.使用高品质的探头和连接线:选择带宽足够高、阻抗匹配良好的探头和连接线，以减少信号反射和失真。

　　2.进行探头校准:在测量前，务必对探头进行校准，以确保测量精度。

　　3.减少噪声干扰:在测量环境中，尽量减少噪声干扰，例如电磁干扰和电源噪声。可以使用屏蔽罩等措施来降低噪声干扰。

　　4.多次测量取平均值:进行多次测量，并取平均值，以降低随机误差的影响。

　　5.使用示波器的平均功能:利用示波器的平均功能可以有效地降低噪声的影响，提高测量精度。

　　实际应用案例

　　下冲测量广泛应用于电源设计、高速数字电路设计、射频电路设计等领域。例如，在电源设计中，下冲会导致电压过冲或欠冲，影响负载的稳定性；在高速数字电路设计中，下冲会引起信号失真，影响数据传输的可靠性。通过准确测量下冲参数，可以对电路进行优化设计，提高电路的性能和可靠性。

　　本文详细介绍了利用是德科技DSOX4022A示波器进行下冲测量的全过程，包括测量方法、参数设置、误差分析以及实际应用案例。通过掌握这些技术，工程师和科研人员可以有效地进行下冲测量，提高测量精度和效率，从而更好地设计和优化电子电路。随着电子系统日益复杂，对信号完整性的要求也越来越高，准确的下冲测量将成为保证系统可靠性和性能的关键，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
