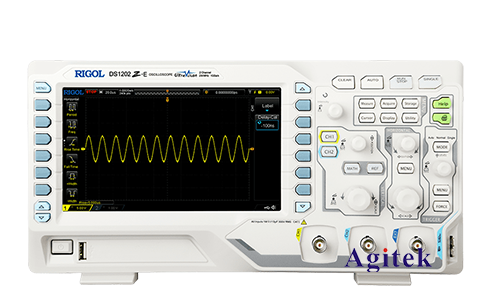

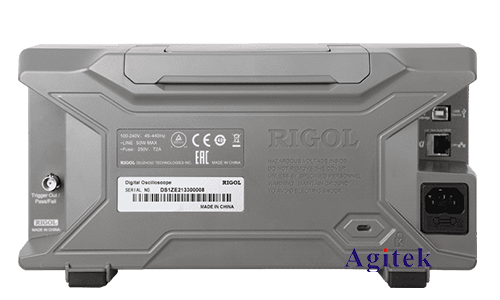

下降时间是电子电路中一个重要的参数，它反映了信号从高电平向低电平转换的快慢程度。精确测量下降时间对于评估电路性能、调试电路故障以及进行电路设计优化至关重要。普源DS1102Z-E数字示波器作为一款经济实惠且性能可靠的仪器，广泛应用于各种电子电路测试中。本文将详细介绍如何利用普源DS1102Z-E示波器进行下降时间测量。

　　下降时间定义及测量方法

　　下降时间通常定义为信号电压从其初始值的90%下降到10%所需的时间。在普源DS1002Z-E示波器上，测量下降时间主要通过以下步骤完成：

　　连接探头:正确连接探头到被测电路节点，并确保探头补偿已正确设置。探头补偿的准确性直接影响测量精度，需要根据探头型号进行校准。

　　设置触发:选择合适的触发方式和电平，确保示波器能够稳定地触发被测信号。触发方式的选择应根据信号特性进行选择，如边沿触发、脉冲触发等。触发电平的设置需要仔细调整，保证触发点稳定可靠。

　　设置时间刻度:调整时间刻度，使下降沿波形清晰可见，并能准确识别90%和10%电平对应的时刻。时间刻度过大或过小都会影响测量精度。

　　使用光标测量:使用示波器的光标测量功能，分别测量90%和10%电平对应的时刻，然后计算时间差，即为下降时间。普源DS1102Z-E示波器通常提供多种光标类型，选择合适的类型可以提高测量效率。一些型号还具有自动测量功能，可以直接读取下降时间。

　　波形记录和保存:记录测量结果，并保存波形数据以便后续分析。

　　影响下降时间测量的误差因素分析

　　在实际测量过程中，许多因素都会影响下降时间测量的精度。这些因素主要包括：

　　示波器带宽限制:示波器的带宽限制会造成信号的高频成分衰减，从而导致测量到的下降时间比实际值偏大。选择带宽高于被测信号最高频率的示波器是必要的。普源DS1102Z-E示波器的带宽需根据具体型号查阅说明书。

　　探头带宽限制:与示波器类似，探头的带宽也会限制高频信号的传输，从而影响测量结果。选择带宽高于被测信号最高频率的探头非常重要，并确保探头与示波器匹配良好。

　　信号源的上升时间和抖动:信号源自身也具有上升时间和抖动，这些因素会影响下降时间的测量精度。选择具有较小上升时间和抖动的信号源可以减小测量误差。

　　探头负载效应:探头与被测电路的连接会引入负载效应，这会改变被测电路的特性，从而影响下降时间的测量结果。使用高输入阻抗探头可以减小负载效应的影响。

　　示波器采样率:示波器的采样率决定了它能够捕捉到信号细节的程度。采样率过低会造成波形失真，从而影响下降时间的测量精度。

　　测量方法和人为误差:测量方法的不规范和人为操作误差也会导致测量结果的偏差。例如，光标位置的偏差、触发点的选择等都会影响最终结果。

　　误差减小及提高测量精度的方法

　　为了提高下降时间测量的精度，可以采取以下措施：

　　选择合适的示波器和探头:选择带宽足够高、采样率足够快的示波器和探头。

　　进行探头补偿:准确进行探头补偿，以消除探头对信号的影响。

　　优化触发设置:选择合适的触发方式和电平，确保触发稳定可靠。

　　多次测量取平均值:多次测量取平均值可以减小随机误差的影响。

　　使用高精度测量工具:一些示波器具有自动测量功能和更精确的光标工具，可以使用这些工具来提高测量精度。

　　控制环境条件:稳定的环境温度和电源可以减少外界因素对测量结果的影响。

　　准确测量下降时间对于电子电路设计和测试至关重要，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
