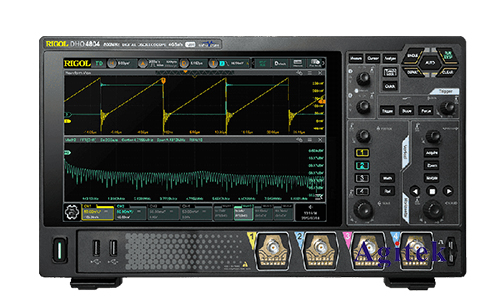

上升时间是衡量电子器件或电路信号速度的一个重要参数，它表示信号从低电平到高电平（或反之）变化时，电压幅度达到10%到90%所需的时间。准确测量上升时间对于电路设计、故障诊断和性能评估至关重要。普源示波器以其性价比高、功能完善的特点，广泛应用于各种电子测量领域。然而，要获得准确可靠的上升时间测量结果，需要对示波器的使用方法、参数设置以及潜在误差来源有充分的了解。本文将详细探讨如何利用普源示波器进行精确的上升时间测量，并分析可能影响测量精度的因素。

　　测量方法

　　普源示波器提供了多种测量方法来确定上升时间。最常用的方法是手动测量和自动测量两种。

　　手动测量:通过示波器的光标功能，手动测量信号从10%到90%电平变化所需的时间。这种方法需要操作者仔细判断10%和90%电平点，主观因素可能引入一定的误差。然而，手动测量能够更直观地观察波形细节，有助于发现潜在的测量问题。

　　自动测量:普源示波器通常具有自动测量功能，可以自动识别信号的10%和90%电平点，并计算上升时间。这种方法效率更高，减少了人为误差，但需要注意的是，自动测量功能的精度依赖于波形的质量和示波器的设置。如果波形质量差或设置不当，自动测量结果可能会存在偏差。

　　参数设置与注意事项

　　为了获得准确的上升时间测量结果，需要合理设置示波器的参数：

　　垂直刻度(V/div):选择合适的垂直刻度，确保波形在屏幕上占据足够的空间，以便更精确地识别10%和90%电平点。过小的刻度可能会导致分辨率不足，而过大的刻度则可能导致细节信息丢失。

　　水平刻度(s/div):水平刻度应与上升时间的大小相匹配。如果上升时间很短，需要选择较小的水平刻度以获得足够的细节；反之，则可以选择较大的水平刻度。

　　触发方式:选择合适的触发方式，确保波形稳定且重复性好。常用的触发方式包括边沿触发和脉冲触发。

　　耦合方式:根据信号的特性选择合适的耦合方式，例如直流耦合或交流耦合。直流耦合可以显示直流分量和交流分量，而交流耦合则只显示交流分量。

　　带宽限制:示波器的带宽会影响上升时间的测量精度。如果示波器的带宽低于被测信号的频率成分，则测量结果会受到带宽限制的影响，上升时间会被高估。因此，选择带宽足够高的示波器至关重要。

　　探头补偿:使用探头时，必须进行探头补偿，以消除探头本身对信号的影响。普源示波器通常具有探头补偿功能，需要在使用前进行校准。

　　误差来源及减小误差的策略

　　影响上升时间测量的误差来源主要包括以下几个方面：

　　探头带宽:探头的带宽限制会使上升时间被高估。选择带宽足够高的探头至关重要。

　　示波器带宽:示波器的带宽限制与探头带宽类似，也会导致测量误差。

　　噪声:噪声会干扰信号，使得10%和90%电平点的判断变得困难，从而导致测量误差。可以使用滤波器来减少噪声的影响。

　　抖动:信号的抖动会导致上升时间测量结果的不确定性。可以使用平均功能或多次测量取平均值来减少抖动带来的影响。

　　人为误差:手动测量时，人为因素可能会引入误差。

　　为了减小误差，可以采取以下策略：

　　使用高带宽的探头和示波器。

　　减少噪声干扰，例如使用良好的接地和屏蔽措施。

　　多次测量取平均值，以降低抖动和人为误差的影响。

　　使用示波器的自动测量功能，减少人为误差。

　　校准探头并进行补偿。

　　仔细选择示波器的参数设置。

　　准确测量上升时间对于电子测量至关重要。本文详细阐述了使用普源示波器测量上升时间的完整流程，并分析了各种误差来源以及减小误差的策略。通过正确选择测量方法、合理设置示波器参数以及采取有效的误差减小策略，可以获得可靠且精确的上升时间测量结果，从而提高电子电路设计和测试的效率和精度。熟练掌握这些技巧，能够充分发挥普源示波器的性能，为电子工程领域的研究和应用提供有力支撑，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
