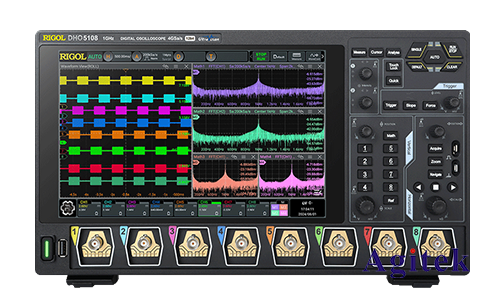

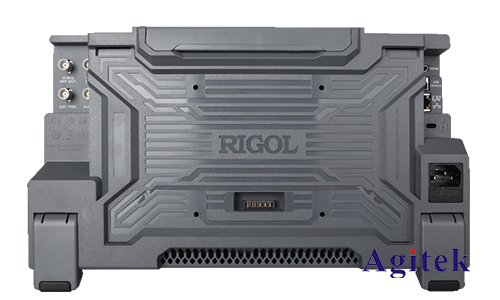

普源MHO5104是一款经济实惠且功能强大的数字存储示波器，广泛应用于电子工程、科研教学等领域。其测量交流电压的能力是许多用户关注的重点。下面将详细阐述如何使用普源MHO5104示波器精确测量交流电压，并涵盖各种测量技巧、注意事项以及可能遇到的问题及解决方案。

　　一、准备工作：连接与设置

　　在开始测量之前，需要进行必要的准备工作，确保测量结果的准确性和可靠性。

　　1.探头选择与连接:选择合适的探头至关重要。对于大多数交流电压测量，10:1衰减探头是常用的选择，可以有效地保护示波器和扩展测量范围。正确连接探头，确保探头地线良好接地，避免引入噪声或错误测量。检查探头连接是否牢固，避免接触不良导致信号衰减或失真。

　　2.输入通道选择与耦合方式:选择合适的输入通道（CH1或CH2），并设置耦合方式为“交流耦合”（AC）。直流耦合（DC）会将直流分量叠加到交流信号上，导致测量结果不准确。需要注意的是，如果被测信号包含直流分量，且需要测量其交流分量，则可能需要进行数学运算来消除直流分量的影响，这将在后续章节中详细说明。

　　3.量程设置:在开始测量之前，预先估算被测交流电压的峰值，并选择合适的电压量程。过小的量程可能导致信号裁切，而过大的量程则降低测量精度。建议先选择一个较大的量程，观察波形，然后根据波形幅度调整至合适的量程。

　　4.时间基准设置:正确设置时间基准，保证波形显示完整且清晰。时间基准的设置需要根据被测信号的频率进行调整，以确保至少能观察到几个完整的周期。

　　5.触发设置:合适的触发设置对于捕捉稳定的波形至关重要。通常可以选择边缘触发，并根据被测信号的特性设置触发电平、触发源和触发模式。正确的触发设置可以避免波形抖动，提高测量精度。

　　二、测量方法与数据解读

　　普源MHO5104示波器提供多种测量方法，用户可以根据实际需要选择合适的测量方式。

　　1.自动测量功能:示波器通常带有自动测量功能，可以自动测量峰值电压(Vp)、峰峰值电压(Vpp)、有效值电压(Vrms)、平均值电压(Vavg)、周期(T)和频率(f)等参数。自动测量功能方便快捷，适用于大多数测量场合。

　　2.手动测量功能:对于需要更高精度或更细致分析的情况，可以使用手动测量功能。手动测量功能允许用户在波形上精确地测量电压值、时间间隔等参数。通过光标测量功能，可以精确地读取波形的峰值、谷值以及其他关键点。

　　3.数学运算功能:如果被测信号包含直流分量，而用户仅需要测量交流分量，则可以使用示波器的数学运算功能。例如，可以通过减去直流分量或者使用傅里叶变换等方法来提取交流分量。

　　4.数据存储与导出:测量完成后，可以将波形数据和测量结果存储到示波器内部或导出到计算机进行进一步分析。

　　三、误差分析与注意事项

　　在使用普源MHO5104示波器测量交流电压时，需要注意以下几个方面，以减少测量误差：

　　1.探头补偿:确保探头已正确补偿，以消除探头自身引入的误差。

　　2.地线连接:保证探头地线良好接地，避免引入噪声。

　　3.信号干扰:避免外部干扰对测量结果造成影响。可以使用屏蔽线或其他抗干扰措施来减少干扰。

　　4.示波器带宽:确保示波器的带宽足够高，可以准确地显示被测信号。如果被测信号频率过高，超出示波器带宽，则测量结果将会失真。

　　四、常见问题与解决方案

　　在使用过程中，可能会遇到一些常见问题，以下是一些解决方案：

　　1.波形显示不稳定:检查触发设置，调整触发电平或触发模式。

　　2.测量结果不准确:检查探头连接、耦合方式、量程设置以及是否存在干扰。

　　3.无法捕捉到信号:检查信号源是否正常工作，以及信号线连接是否正确。

　　普源MHO5104示波器是一款功能强大的仪器，可以精确测量交流电压。熟练掌握其使用方法和注意事项，可以有效提高测量精度和效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
