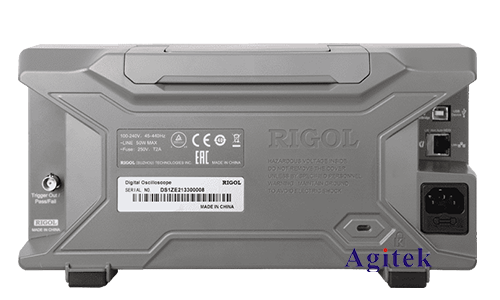

普源示波器以其性价比高、功能实用而受到广大科研工作者和工程技术人员的青睐。然而，对于初学者而言，如何有效地调节波形大小，使其既清晰易于观察，又能满足测量需求，往往是一个需要深入了解的问题。下面将详细解读普源示波器波形大小的调节方法，并涵盖各种影响因素及实际应用技巧。

　　一、影响波形大小的因素及参数设置

　　普源示波器的波形大小，即波形在屏幕上的垂直高度和水平宽度，并非单一参数控制，而是由多个相互关联的因素共同决定。主要包括：

　　1.垂直灵敏度(Vertical Sensitivity/Volt/Div):这是最直接影响波形垂直高度的参数。该参数通常以伏特每格(V/div)为单位表示，数值越小，波形在垂直方向上的放大倍数越大，波形越高；反之，数值越大，波形越矮。调节此参数是控制波形垂直大小的最主要手段。在普源示波器的操作面板上通常会有一个旋钮或按键来直接调整垂直灵敏度。

　　2.水平扫描速度(Horizontal Sweep Speed/Time/Div):此参数以时间每格(s/div)为单位，影响波形的水平宽度。扫描速度越慢，波形在水平方向上拉伸得越长；扫描速度越快，波形则压缩得越短。调整此参数可以改变波形在时间轴上的显示范围，从而影响其水平大小。

　　3.探头衰减(Probe Attenuation):如果使用衰减探头，探头本身的衰减比也会影响波形的大小。例如，一个10:1的探头会将输入信号衰减到原来的十分之一，导致波形在屏幕上显示的幅度变小。因此，需要根据探头衰减比进行相应的垂直灵敏度调整。

　　4.耦合方式(Coupling):不同的耦合方式(如DC、AC、GND)也会间接影响波形显示。例如，在AC耦合模式下，直流分量会被滤除，可能会导致波形显示幅度发生变化。

　　5.触发电平(Trigger Level):虽然触发电平主要影响波形的触发位置，但如果设置不当，也可能导致部分波形被裁剪掉，从而影响显示大小。

　　二、普源示波器波形大小的调节步骤

　　根据上述影响因素，调节普源示波器波形大小的步骤如下：

　　1.选择合适的探头：根据被测信号的幅度选择合适的探头，并注意探头的衰减比。

　　2.设置垂直灵敏度：根据信号的幅度和期望的波形高度，调整垂直灵敏度旋钮或按键。建议先从较大的V/div值开始，逐步减小，直到波形占据屏幕的大部分垂直空间，但又不至于超出屏幕范围。

　　3.设置水平扫描速度：根据信号的频率和期望的波形宽度，调整水平扫描速度。观察波形，选择合适的扫描速度，使波形完整显示，且细节清晰可见。通常需要多次尝试不同的扫描速度，才能找到**值。

　　4.调整耦合方式：根据被测信号的特点选择合适的耦合方式。

　　5.调整触发电平：确保波形稳定地显示在屏幕上，不会被裁剪或出现漂移。

　　6.检查波形：仔细观察波形，确保其大小和清晰度满足测量需求。

　　三、实际应用中的技巧

　　1.预估信号幅度：在进行测量之前，尽量预估被测信号的幅度，以便更好地设置垂直灵敏度。

　　2.使用自动设置功能：许多普源示波器都具有自动设置功能，可以自动调整垂直灵敏度和水平扫描速度，快速找到合适的波形显示状态。

　　3.利用光标测量：利用示波器自带的光标测量功能，可以精确测量波形的幅度、周期等参数。

　　4.记录设置参数：为了方便后续分析和复现，建议记录下每次测量的垂直灵敏度、水平扫描速度等重要参数。

　　调节普源示波器波形大小是一个系统工程，需要综合考虑多个参数的影响。通过熟练掌握上述方法和技巧，可以有效地调整波形大小，获得清晰、完整的波形显示，从而提高测量精度和效率。在实际应用中，多实践，多观察，才能逐步掌握其精髓，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
