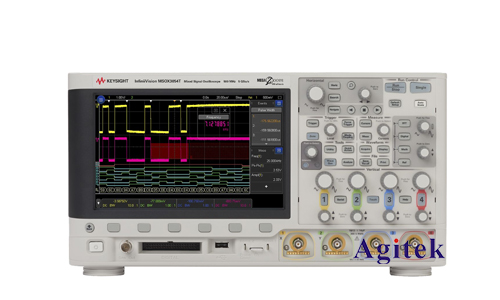

安捷伦示波器以其卓越的性能和广泛的应用而闻名，其双通道数据采集功能更是许多科研和工程项目的关键环节。下面将详细讲解如何利用安捷伦示波器有效地读取并记录两路信号数据，并涵盖各种设置选项。

　　一、硬件连接与通道设置

　　首先，确保您的安捷伦示波器已正确连接到被测设备，并使用合适的探头。探头的选择取决于被测信号的类型和幅度。连接好后，需要在示波器的用户界面上进行通道设置。这通常包括：

　　通道选择:选择需要采集数据的通道，例如CH1和CH2。这通常可以通过点击相应的通道按钮或在菜单中进行选择。

　　耦合方式:选择合适的耦合方式，例如DC、AC或GND。DC耦合用于测量直流和交流信号，AC耦合用于测量交流信号并滤除直流分量，GND则将通道接地。选择错误的耦合方式可能导致测量结果不准确甚至损坏仪器。

　　垂直比例(V/div):设置每个垂直刻度的电压值，确保信号的幅度在显示屏上清晰可见，并避免信号失真或削波。需要根据被测信号的幅度进行调整，过大或过小都会影响测量精度。

　　垂直偏移(V):调整信号在屏幕上的垂直位置，方便观察和测量。

　　带宽限制:根据需要选择带宽限制，可以减少噪声的影响，但也会限制可测量的最高频率。通常情况下，除非有特殊需求，建议使用示波器的全带宽。

　　阻抗:选择合适的输入阻抗，通常为50Ω或1MΩ。50Ω阻抗常用于高频信号测量，以减少信号反射；1MΩ阻抗则适用于大多数低频信号测量。

　　二、触发设置

　　正确的触发设置是确保准确采集数据的关键。触发设置决定了示波器何时开始采集数据。常用的触发类型包括：

　　边缘触发:根据特定电平的上升沿或下降沿触发。需要设置触发通道、触发电平和触发斜率。

　　脉冲宽度触发:根据脉冲宽度触发。

　　视频触发:用于采集视频信号。

　　软件触发:通过软件指令触发。

　　选择合适的触发类型并进行相应的参数设置，例如触发电平、触发源等，可以确保示波器在预期的信号出现时开始采集数据，避免错过关键信息或采集到无关数据。不正确的触发设置可能会导致无法捕捉到感兴趣的信号或者采集到大量噪声数据。

　　三、数据采集与保存

　　设置完成后，可以通过示波器的“采集”按钮或菜单开始采集数据。安捷伦示波器通常提供多种采集模式，例如：

　　单次采集:只采集一次数据。

　　自动采集:连续采集数据。

　　平均采集:多次采集数据的平均值，可以有效降低噪声的影响。

　　采集完成后，需要将数据保存。安捷伦示波器通常支持多种数据格式，例如CSV、DAT等，方便用户在其他软件中进行分析处理。保存时，应选择合适的文件夹和文件名，并做好相应的注释，以便日后查找和分析。

　　四、数据分析与处理

　　采集到的数据可以通过安捷伦示波器自带的软件进行分析，也可以导出到其他数据分析软件，例如MATLAB、LabVIEW等，进行更深入的分析。这包括：

　　测量:进行各种测量，例如峰峰值、均方根值、频率等。

　　波形数学运算:对波形进行数学运算，例如加法、减法、乘法等。

　　FFT分析:进行快速傅里叶变换，分析信号的频谱特性。

　　五、常见问题及解决方法

　　在使用安捷伦示波器进行双通道数据采集的过程中，可能会遇到一些常见问题，例如：

　　信号显示不完整或失真:检查垂直比例、垂直偏移和带宽限制设置。

　　无法触发:检查触发设置，例如触发电平、触发源和触发类型。

　　数据采集失败:检查示波器的连接和设置，确保仪器工作正常。

　　熟练掌握安捷伦示波器双通道数据采集与设置，需要对仪器的各项功能有深入的了解。通过合理的设置和操作，可以有效地采集并分析两路信号数据，为科研和工程项目提供可靠的数据支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
