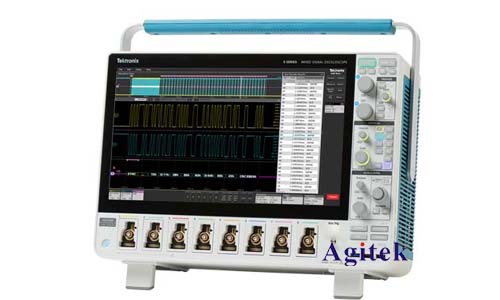

泰克示波器作为一种功能强大的测试仪器，在电子工程、科研等领域发挥着重要作用。它能够以图形方式显示电信号的变化，帮助工程师分析和诊断电路问题。在实际应用中，我们常常需要使用示波器测量电压，特别是220V交流电压。本文将详细介绍如何利用泰克示波器安全、准确地测量220V电压。

　　一、安全注意事项

　　在进行任何电气测量之前，安全始终是第一位的。请务必遵循以下安全措施：

　　断开电源：在连接示波器之前，务必断开待测电路的电源。

　　使用绝缘工具：使用绝缘工具，例如绝缘螺丝刀和绝缘钳，避免直接接触带电部件。

　　了解电路：充分了解待测电路的电压、电流和频率等参数，并采取相应的安全措施。

　　戴绝缘手套：操作过程中，请佩戴绝缘手套，以防止触电。

　　不要独自操作：尽量避免单独操作，如果有其他人员在场，可以相互照应。

　　二、连接示波器

　　连接示波器时，需要选择合适的探头和连接方式。

　　探头选择：选择能够承受220V电压的探头，一般为高压探头。

　　连接方式：使用示波器的通道输入端口，将探头的接地端连接到地线，探头探针连接到待测电路的火线或零线。

　　三、设置示波器参数

　　为了获得清晰准确的测量结果，需要根据待测信号的特性设置示波器参数。

　　时间轴范围：调整时间轴范围，使信号在一个完整的周期内显示。

　　垂直轴范围：调整垂直轴范围，使信号的峰值和谷值在屏幕上清晰可见。

　　耦合方式：选择合适的耦合方式，一般情况下选择交流耦合。

　　触发方式：选择合适的触发方式，例如边沿触发，确保信号稳定显示。

　　四、测量结果分析

　　电压幅值：测量峰峰值电压，并根据波形类型计算出有效值电压。

　　频率：测量信号在一个周期内的时间，并根据时间计算出频率。

　　相位：如果测量的是多相信号，可以测量各相位之间的相位差。

　　五、示例

　　假设我们需要测量一个220V的交流电源。

　　1.断开电源，并使用绝缘工具将探头的接地端连接到地线，探头探针连接到电源的火线。

　　2.打开示波器，设置时间轴范围为10ms，垂直轴范围为500V，耦合方式为交流耦合，触发方式为边沿触发。

　　3.观察示波器屏幕，可以观察到一个正弦波形。

　　4.测量峰峰值电压，并根据公式计算出有效值电压。

　　5.测量一个周期的时间，并根据时间计算出频率。

　　使用泰克示波器测量220V电压需要格外注意安全，并根据具体情况选择合适的探头、连接方式和示波器参数。通过合理的操作和准确的测量，我们可以获得准确可靠的电压数据，为后续分析和诊断提供重要的依据。
