CCD(Charge-Coupled Device)传感器广泛应用于数字成像领域，如数码相机、监控摄像头、医疗影像设备等。AFE(Analog Front-End)作为CCD传感器的核心电路之一，负责将传感器输出的模拟信号转换为数字信号，其性能直接影响图像质量。定时余量测试是评估AFE性能的重要环节，本文将详细介绍泰克信号发生器在CCD传感器AFE定时余量测试中的应用。

　　测试目的与适用范围

　　测试目的:

　　确定AFE对输入信号下降沿时间的灵敏度，即AFE能够容忍的最小下降沿时间。

　　评估AFE在实际应用中能否准确地捕捉到快速变化的信号，从而保证图像的清晰度和完整性。

　　适用范围:

　　开发数字成像产品的半导体和电子公司。

　　负责设计和开发CCD传感器电路的电子设计工程师。

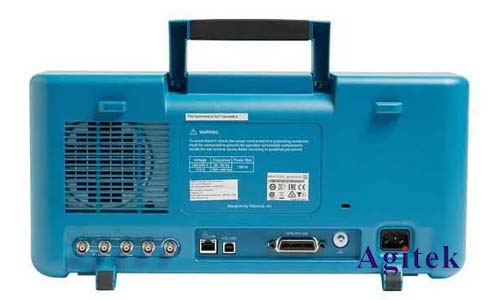

　　泰克AFG3252信号发生器的优势

　　泰克AFG3252信号发生器是一款功能强大的仪器，在CCD传感器AFE定时余量测试中具有以下优势：

　　高达120 MHz的脉冲频率:能够产生满足AFE测试需求的高速脉冲信号，涵盖了大多数CCD传感器的应用场景。

　　独立调节上升沿时间和下降沿时间:方便测试人员单独调节下降沿时间，以精确测试AFE对下降沿时间的灵敏度，而不受上升沿时间的影响。

　　波形参数实时生效:无需中断测试，即可实时调整波形参数，提高测试效率。

　　测试技巧与注意事项

　　阻抗匹配:将信号发生器的负荷阻抗设置为与连接电路的阻抗相匹配，确保信号的准确传输，避免信号衰减或反射。

　　隔离后沿变化:在测试中，应保持前沿时间不变，只调节后沿时间，以隔离AFE对后沿变化的灵敏度。

　　推荐型号：泰克AFG3252

　　泰克AFG3252信号发生器凭借其高性能、灵活性和易用性，成为CCD传感器AFE定时余量测试的理想选择。

　　通过使用泰克AFG3252信号发生器，电子设计工程师可以有效地进行CCD传感器AFE定时余量测试，确保AFE能够满足性能要求，从而开发出高质量的数字成像产品，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
