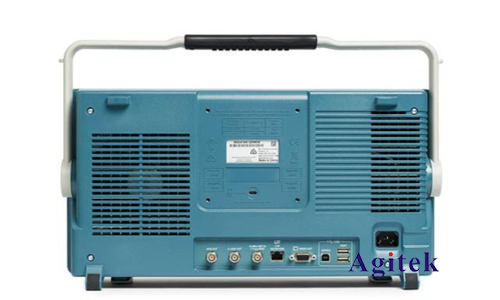

晶振作为电子设备中重要的时钟信号源，其稳定性和精度直接影响设备的性能。使用示波器测量晶振波形，可以直观地观察其频率、相位、抖动等参数，从而判断晶振的性能是否符合要求。本文将以泰克MDO4054C示波器为例，详细介绍晶振波形的测量方法，并提供一些提高测量精度和效率的技巧。

　　一、测试准备

　　1.连接示波器和设备：使用探头将示波器与待测设备的晶振引脚连接。建议使用高阻抗探头，以减少对被测信号的影响。

　　2.设置示波器参数：根据晶振频率选择合适的时基，以确保波形能够清晰显示。同时，调整电压量程，确保波形能够完整地显示在屏幕上。

　　3.触发设置：为了方便观察波形，可以设置触发模式为边沿触发，并选择合适的触发电平。

　　4.预热示波器：示波器需要预热一段时间才能达到**性能，建议预热至少30分钟。

　　二、频率测量

　　1.直接读取频率值：MDO4054C示波器可以自动测量频率，将光标移动到波形上，即可在屏幕上读取频率值。

　　2.使用频率计数器：示波器自带的频率计数器可以提供更精确的频率测量结果。选择“频率计数器”模式，并设置计数时间，即可获得更准确的频率值。

　　3.测量周期：通过测量波形的周期，可以计算得到频率值。使用示波器上的“时间测量”功能，测量两个相邻波峰或波谷之间的距离，即可获得一个周期的长度，进而计算出频率。

　　三、相位测量

　　1.使用相位测量功能：MDO4054C示波器可以进行相位测量，选择“相位测量”功能，并设置测量通道，即可在屏幕上读取相位差值。

　　2.测量时间差：通过测量两个信号的相位差，可以计算出相位差值。选择“时间测量”功能，分别测量两个信号的上升沿或下降沿的时间差，再根据频率计算出相位差。

　　四、抖动测量

　　1.使用抖动测量功能：MDO4054C示波器可以进行抖动测量，选择“抖动测量”功能，并设置测量通道，即可在屏幕上读取抖动值。

　　2.使用直方图：示波器可以绘制抖动直方图，直观地展示抖动的分布情况，方便分析抖动的来源。

　　3.使用眼图：眼图可以直观地展示信号的抖动情况，观察眼图的开口大小和形状，可以判断抖动的严重程度。

　　五、提高测量精度和效率的技巧

　　1.使用探头校准：使用高阻抗探头时，需要定期进行校准，以确保探头的测量精度。

　　2.避免探头串扰：当多个探头同时使用时，要注意避免探头之间的串扰，导致测量结果不准确。

　　3.选择合适的测量模式：根据不同的测量目的，选择合适的测量模式，例如，对于频率测量，可以采用频率计数器模式，对于抖动测量，可以采用抖动测量模式。

　　4.充分利用示波器的功能：MDO4054C示波器拥有丰富的测量功能，例如，波形数学运算、信号分析、自动测量等，充分利用这些功能，可以提高测量效率和精度。

　　使用泰克MDO4054C示波器测量晶振波形，可以方便地获取晶振的频率、相位、抖动等关键参数，从而判断晶振的性能是否符合要求。本文详细介绍了晶振波形测量的步骤、技巧以及注意事项，并提供了一些提高测量精度和效率的实用建议，希望能够帮助读者更好地理解和掌握晶振波形测量的相关知识，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
