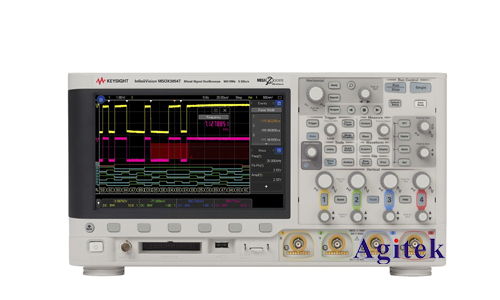

安捷伦示波器是电子测试与测量领域中不可或缺的工具，其在各种应用中发挥着重要作用，例如电路调试、信号分析、以及故障诊断等。其中，使用安捷伦示波器测试电流波形是一项常见的应用场景，本文将详细介绍如何利用安捷伦示波器来测试电流波形，并分享一些实用技巧。

　　测试原理

　　示波器通过测量电压来显示信号波形。然而，电流本身并不可以直接在示波器上显示。为了测量电流波形，我们需要使用一个电流探头，将电流信号转换为电压信号，再输入到示波器进行显示。

　　测试准备

　　在开始测试之前，需要准备以下器材：

　　安捷伦示波器

　　电流探头

　　被测电路

　　连接线

　　测试步骤

　　1.选择合适的电流探头：市面上有多种类型的电流探头，选择合适的探头取决于被测电流的范围、频率以及精度要求。

　　2.连接电流探头：根据探头的类型，选择正确的连接方式。通常，电流探头会夹持在导线上，或使用专门的连接器连接到电路板上。

　　3.连接示波器：将电流探头的输出端连接到示波器的通道输入。

　　4.设置示波器参数：根据被测电流的频率和幅值，设置示波器的时基和电压量程。

　　5.测量电流波形：启动示波器，观察显示的波形。

　　6.分析波形：根据电流波形的形状和特征，分析电路的运行状况。

　　技巧与注意事项

　　接地：为了确保测试的准确性，电流探头和示波器都需要接地。

　　探头容量：电流探头的容量会影响测试结果，因此选择容量较小的探头可以提高测试精度。

　　带宽：探头的带宽应该足够高，以确保能够准确地测量被测电流信号。

　　安全：使用示波器进行测试时，要遵循相关的安全规范，避免触电或其他意外。

　　案例分析

　　为了更好地理解使用安捷伦示波器测试电流波形的应用，我们以一个典型的案例进行分析。假设我们需要测试一个直流电源的输出电流波形。

　　1.选择探头：选择一个适合直流电流的电流探头。

　　2.连接探头：将探头夹持在电源的输出线上。

　　3.连接示波器：将探头的输出端连接到示波器的通道输入。

　　4.设置参数：根据电源的输出电流范围，设置示波器的电压量程和时基。

　　5.观察波形：启动示波器，观察显示的电流波形。如果波形稳定且符合预期，则说明电源工作正常。

　　本文介绍了使用安捷伦示波器测试电流波形的原理、步骤以及技巧。通过合理选择电流探头，设置示波器参数，并遵循安全操作规范，可以准确、高效地测量电流波形，并分析电路的运行状况，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
