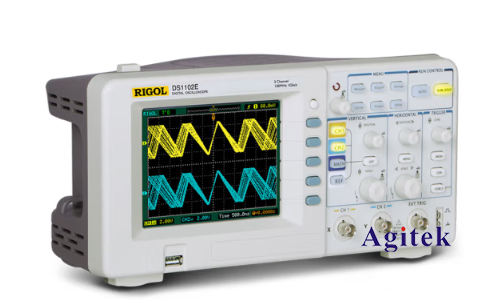

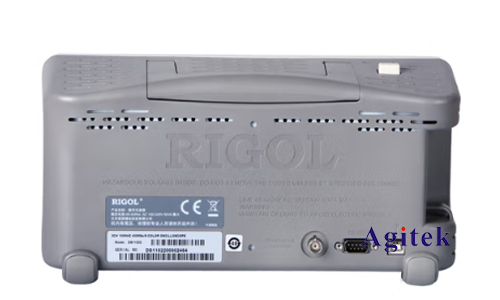

在电子电路设计和调试过程中，晶振（晶体振荡器）扮演着至关重要的角色。它作为电路的时钟源，为整个系统提供稳定的时间参考。而利用示波器测量晶振的波形，则可以有效地评估晶振的性能，例如频率、振幅、相位等。本文将以普源DS1102E示波器为例，详细介绍如何使用示波器测量晶振波形。

　　一、准备工作

　　1.连接示波器：将晶振的输出端连接到示波器的通道1或通道2的输入端。注意选择合适的探头，一般来说，10倍探头足以满足大部分晶振测量的需求。

　　2.设置示波器：

　　时基设置：根据晶振的频率，选择合适的时基范围。例如，对于10MHz的晶振，可以将时基设置为100ns/div。

　　垂直设置：将垂直耦合设置为DC，并根据晶振的输出电压选择合适的垂直刻度。

　　触发设置：选择合适的触发模式，例如上升沿触发，并设置触发电平。

　　通道设置：将通道1设置为显示波形，通道2可以设置为参考信号或其他需要观察的信号。

　　二、测量晶振波形

　　1.观察波形：观察示波器显示的晶振波形，并根据需要调整时基、垂直刻度等参数。

　　2.测量频率：使用示波器内置的频率测量功能，可以准确地测量晶振的频率。

　　3.分析波形：

　　振幅：观察波形的峰峰值，可以判断晶振的输出电压。

　　上升时间和下降时间：测量波形的上升时间和下降时间，可以评估晶振的响应速度。

　　占空比：计算高电平时间占总周期的比例，可以了解晶振的占空比特性。

　　相位：如果需要测量多个晶振的相位差，可以使用示波器的相位测量功能。

　　三、常见问题及解决方法

　　1.无法观察到波形：

　　检查晶振的连接是否正确，确保输出端与示波器的输入端连接良好。

　　确认示波器的通道设置是否正确，例如垂直耦合、通道选择等。

　　调整时基和垂直刻度，确保波形能够在示波器屏幕上显示。

　　2.波形不稳定：

　　确保晶振的电源电压稳定，避免出现电压波动。

　　检查晶振的负载是否过重，适当减小负载可以提高波形的稳定性。

　　确认晶振的频率是否与电路设计一致，避免频率偏差导致波形不稳定。

　　3.频率测量不准确：

　　确保示波器的频率测量功能正常工作，并进行校准。

　　选择合适的时基范围，避免采样频率不足导致频率测量误差。

　　确保晶振的频率稳定性，避免环境因素的影响。

　　四、不同类型晶振的测量技巧

　　1.石英晶振：石英晶振的频率稳定性高，可以采用普通的测量方法进行测试。

　　2.陶瓷晶振：陶瓷晶振的频率稳定性相对较低，测量时要注意环境温度和电压的变化对频率的影响。

　　3.压电晶振：压电晶振的频率可以随施加的电压改变，测量时需要控制电压稳定，并记录电压变化对频率的影响。

　　本文以普源DS1102E示波器为例，详细介绍了晶振波形的测量方法和技巧。通过了解晶振波形的特征，可以有效地评估晶振的性能，帮助用户更好地设计和调试电子电路。在实际应用中，还需要根据具体情况选择合适的测量方法和参数，才能获得更准确的测试结果吗，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
