在电子电路中，占空比是一个重要的参数，它代表着信号处于高电平状态的时间占整个信号周期时间的比例。普源示波器作为一种常用的测试仪器，可以方便地观察和调节信号的占空比。本文将详细讲解如何使用普源示波器调节占空比。

　　一、基本概念

　　占空比（Duty Cycle）：指信号处于高电平状态的时间占整个信号周期时间的比例，通常用百分比表示。例如，占空比为50%表示信号处于高电平状态的时间占整个信号周期的一半。

　　周期（Period）：信号重复一次所需要的时间，通常用秒（s）或毫秒（ms）表示。

　　频率（Frequency）：信号每秒重复的次数，通常用赫兹（Hz）表示。

　　二、普源示波器调节占空比的步骤

　　1.连接信号源和示波器：将信号源的输出连接到示波器的通道输入。

　　2.观察信号波形：调整示波器的垂直和水平刻度，使信号波形清晰可见。

　　3.确定信号周期：在示波器屏幕上，测量信号的一个完整周期的时间，即从波形的一个峰值到下一个峰值的时间。

　　4.确定高电平时间：测量信号处于高电平状态的时间。

　　5.计算占空比：将高电平时间除以信号周期，即可得到占空比。

　　6.调节占空比：

　　对于方波信号：可以使用信号源的占空比调节旋钮或软件界面上的占空比设置选项进行调节。

　　对于脉冲信号：可以通过调节信号源的脉冲宽度或脉冲周期来改变占空比。

　　三、常见问题解答

　　如何判断信号是高电平还是低电平？一般情况下，示波器屏幕上方的正极性标志代表着高电平，而负极性标志代表着低电平。

　　如何调整示波器的垂直和水平刻度？调整垂直刻度可以改变信号波形的高度，调整水平刻度可以改变信号波形的宽度。

　　如何使用示波器的测量功能？示波器一般具有测量功能，可以用来测量信号的周期、频率、幅值、占空比等参数。

　　四、举例说明

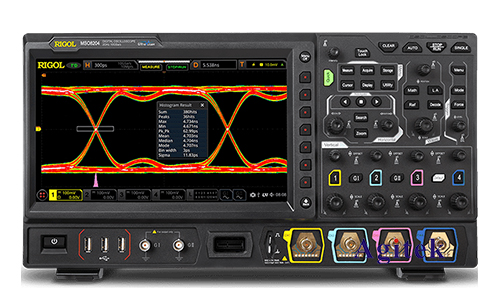

　　以下以普源示波器为例，演示调节占空比的操作步骤：

　　1.将信号源的输出连接到普源示波器的通道1输入。

　　2.打开示波器并选择通道1。

　　3.调整示波器的垂直和水平刻度，使方波信号清晰可见。

　　4.使用示波器的测量功能测量信号周期，假设周期为10ms。

　　5.使用示波器的测量功能测量信号处于高电平状态的时间，假设为5ms。

　　6.计算占空比：占空比=高电平时间/周期=5ms/10ms=50%。

　　7.使用信号源的占空比调节旋钮或软件界面上的占空比设置选项，将占空比调节为75%。

　　8.观察示波器屏幕上的信号波形，验证占空比是否已成功调节到75%。

　　普源示波器可以通过调节信号源的占空比设置或脉冲宽度和周期来改变占空比，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
