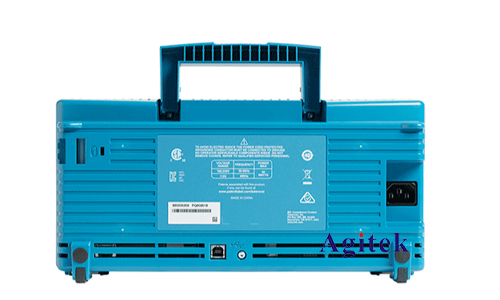

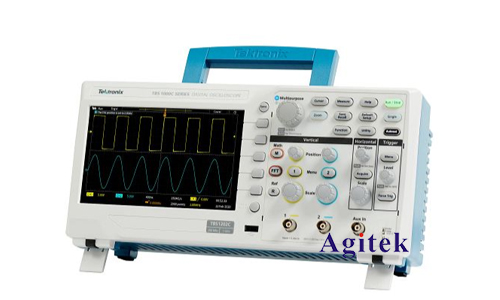

泰克TBS1052C示波器是一款功能强大的数字存储示波器,它具有多种功能和特性,使其成为测量和分析各种信号,包括交流电的理想工具。本文将详细介绍如何使用泰克TBS1052C示波器测量交流电,以及如何利用其提供的功能来分析和理解交流电信号。
仪器准备
在开始测量交流电之前,需要准备以下仪器和材料:
泰克TBS1052C示波器
测试探头:建议使用高带宽、低电容的探头,例如泰克的TPP0030探头。
待测交流电源:可以是家用电源插座、电池组、信号发生器等。
安全措施:在连接示波器和待测电路之前,必须确保安全措施到位,例如断开电源或使用隔离变压器。
连接示波器
1.选择合适的通道:泰克TBS1052C示波器拥有两个通道,可以选择其中一个通道来连接交流电信号。
2.连接探头:将探头的“地”端连接到电源的“地”端,探头的“信号”端连接到待测交流电的“火线”或“零线”。
3.设置探头衰减比:根据探头的类型和交流电压的大小,设置探头的衰减比。例如,如果探头衰减比为1:10,则示波器上的电压测量结果将乘以10。
示波器设置
1.选择合适的测量模式:泰克TBS1052C示波器支持多种测量模式,例如自动设置、手动设置、波形捕获等。
2.设置时基:根据交流电的频率,设置合适的时基。例如,对于50Hz的交流电,可以使用10ms/div的时基。
3.设置垂直比例:根据交流电的电压幅值,设置合适的垂直比例。例如,对于220V的交流电,可以使用100V/div的垂直比例。
4.触发设置:根据交流电的特性,设置合适的触发方式。例如,可以使用边沿触发或斜率触发来捕获交流电波形。
测量交流电参数
泰克TBS1052C示波器可以测量多种交流电参数,包括:
频率(f):通过观察波形的周期并计算其倒数,可以获得交流电的频率。
峰值电压(Vp):指交流电信号波形的最高点到零电平之间的电压值。
峰峰值电压(Vpp):指交流电信号波形的最高点到最低点之间的电压值,等于两个峰值电压之和。
有效值电压(Vrms):指交流电信号的有效电压,它是根据电流的热效应来定义的,等于峰值电压的0.707倍。
相位角(θ):指交流电信号相对于参考信号的相位差。
数据分析
通过示波器观察到的交流电波形,可以进行以下数据分析:
波形形状:观察波形是否为理想的正弦波,是否存在畸变或噪声。
频率稳定性:观察频率是否稳定,是否存在频率漂移。
电压稳定性:观察电压幅值是否稳定,是否存在电压波动。
相位关系:如果测量多个交流电信号,观察它们的相位关系。
应用案例
泰克TBS1052C示波器可以广泛应用于以下领域:
电力电子:测量和分析电力电子设备中的各种交流电信号,例如直流电源、逆变器、变频器等。
电机控制:测量和分析电机驱动电路中的交流电信号,例如电机电流、电压、速度等。
通信工程:测量和分析通信系统中的交流电信号,例如调制信号、载波信号、噪声等。
音频工程:测量和分析音频信号,例如音乐、语音、噪声等。
泰克TBS1052C示波器是一款功能强大的测量工具,它可以帮助工程师和技术人员有效地测量和分析各种交流电信号。通过正确地使用示波器和其提供的功能,可以获得准确可靠的测量结果,从而更好地理解和控制交流电信号,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
