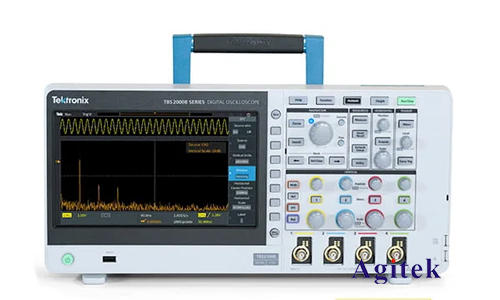

泰克示波器作为实验室常用的测试仪器，提供了丰富的功能和模式，其中XY模式是一种重要的功能，用于观察和分析两个信号之间的相位关系和频率关系。它可以用来测量信号的相位差、频率比、以及信号的波形。本文将详细介绍如何进入泰克示波器的XY模式，并阐述该模式的用途和应用场景。

　　一、进入XY模式

　　进入泰克示波器的XY模式，通常需要以下步骤：

　　1.选择合适的示波器模型：并非所有泰克示波器都支持XY模式，请确保您所使用的示波器具备该功能。

　　2.开启示波器：连接示波器电源并打开电源开关。

　　3.连接信号源：将待测信号的两个通道连接到示波器的输入端口。

　　4.选择XY模式：在示波器的菜单中找到"XY模式"或"XY Display"选项并选择。

　　5.调整设置：您可以根据需要调整XY模式的相关设置，例如X和Y轴的缩放比例、耦合方式等。

　　二、XY模式的应用场景

　　XY模式在各种应用领域中发挥着重要作用，例如：

　　相位测量：通过观察Lissajous图形的形状，可以直观地判断两个信号之间的相位差。

　　频率测量：通过观察Lissajous图形的形状，可以测量两个信号的频率比。

　　波形分析：通过观察Lissajous图形，可以分析两个信号之间的相互作用。

　　音频信号测试：使用XY模式可以观察音频信号的波形，并分析音频信号的频率和相位关系。

　　电路调试：使用XY模式可以观察电路中的信号波形，帮助分析电路故障。

　　三、Lissajous图形的解读

　　在XY模式下，示波器显示的是Lissajous图形，该图形可以直观地反映两个信号之间的相位关系和频率关系。以下是Lissajous图形的解读：

　　圆形：当两个信号的频率相等且相位差为90度时，Lissajous图形为圆形。

　　椭圆形：当两个信号的频率相等且相位差小于90度时，Lissajous图形为椭圆形。

　　直线：当两个信号的频率相等且相位差为0度或180度时，Lissajous图形为直线。

　　复杂的图形：当两个信号的频率不相等或相位差为其他值时，Lissajous图形将呈现更加复杂的形状。

　　四、常见问题解答

　　如何调整Lissajous图形的形状？通过调整示波器上的X和Y轴的缩放比例、耦合方式等参数，可以调整Lissajous图形的形状。

　　如何测量Lissajous图形的参数？示波器通常提供测量功能，可以测量Lissajous图形的频率、相位差、幅度等参数。

　　如何使用XY模式进行电路调试？通过观察电路中关键节点的信号波形，可以帮助分析电路故障。

　　XY模式是泰克示波器的重要功能之一，它可以用于观察和分析两个信号之间的相位关系和频率关系。通过本文的详细介绍，希望能够帮助用户更好地理解和应用XY模式，并充分利用该模式进行信号测量和分析，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
